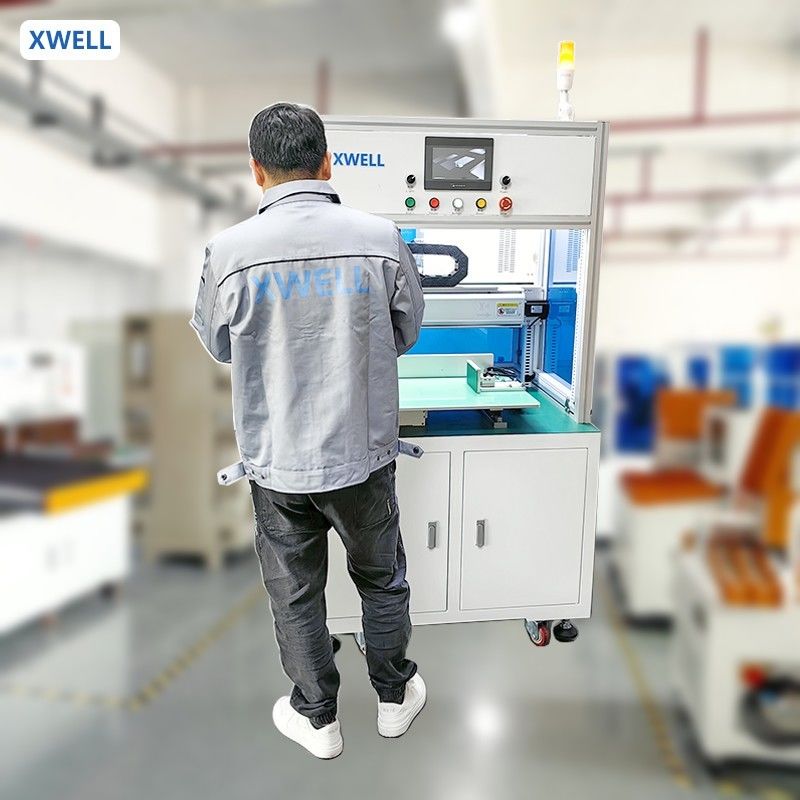

Li-Ion Pil Paketi Nokta Kaynak Makinesi Tek Taraflı Otomatik Nokta Kaynak Makinesi
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | XWELL |
| Sertifika: | CE |
| Model numarası: | MD-ADW |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 11000 - 15000 / pcs |
| Ambalaj bilgileri: | Ahşap Kutu |
| Teslim süresi: | 10-15 gün |
| Ödeme koşulları: | T/T, Western Union, L/C |
| Yetenek temini: | Ayda 100 adet |
|
Detay Bilgi |
|||
| Önemli Satış Noktaları: | otomatik | Max. Maks. Welding Thickness Kaynak Kalınlığı: | 0,3 mm |
|---|---|---|---|
| İletken yol: | Tek Taraflı | Pil türleri: | silindirik hücre |
| Sistemi Çalıştır: | Yerleşik sistem | Kullanıcı Arayüzü: | Dokunmatik ekran |
| Güç Kaynağı: | 5000A / 8000A / 10000A isteğe bağlı | Ekipman vuruşu: | 500*350 (mm) yaklaşık 760 18650 hücre |
| Maksimum yük kapasitesi: | 200-400 adet (standart 18650 lityum pil) | İşletim Sistemi: | gömülü sistem + insan - makine ekranı |
Ürün Açıklaması
Li-Ion Batarya Paketi Nokta kaynak makinesi Tek taraflı Otomatik Nokta kaynak makinesi
Ürün tanımı:
MD-ADW14500 / 18650 / 21700 / 26650 / 32700 çok paralel çok seri kombinasyonu için batarya paketi nokta kaynak ve fabrika montajı için uygundur. Elektrikli alet bataryasında kullanılabilir,Torsiyonlu araba bataryası, Enerji Depolama Batarya Paketi, Scooter Elektrikli Araç Bataryası vb. El kaynak ile karşılaştırıldığında, kaynak verimliliği ve doğruluğu büyük ölçüde geliştirildi.İnsancıl tasarım işletim ve hata ayıklama çok kolay ve uygun yaparDahili bileşenlerin tasarımı görünüşü daha özlü yapar.
Özellikleri:
- * Duraklama noktası başlangıcı, otomatik başlangıç ve manuel başlangıç destekler.
* Soğuk lehimli eklem ve alarm kapatma.
*Kolay bir program, destek matris, dizi ve nokta programı, 100 grup parametresini depolayabilir.
* Kaynak iğnesi aşınma alarmı.
*Dahili kaynak akımı monitörü, gerçek zamanlı kaynak akımı gösterebilir.
* NB, Elektrikli Araç, Bahçecilik Aracı, Yüksek Güç, Enerji Depolama Bataryası, Elektrikli Otomobil Pil Paketi ve diğerleri için tasarlanmıştır
Lityum batarya paketleri nokta kaynak.
* Lityum batarya grubunun üretim hattı ile eşleştirilebilir.
* Farklı batarya paketlerinin düzinelerce işlemini depolayabilir, parametreleri yeniden ayarlamadan ürünleri değiştirebilir.
* Çeşitli marka nokta kaynaklarına eşleştirilebilir.
Ürün Özellikleri
|
MD-ASW ve MD-ADW için özellikler
|
|||
| MD-ASW | MD-ADW | ||
|
Kaynak başı numarası
|
1
|
2
|
|
|
Seyahat
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
Saldırma Spt
|
0.5s/spot, 2000-2500pcs/h
|
0.5s/nokta, 3500-4000pcs/h
|
|
|
Kaydırıcı Güç Sağlayıcısı
|
5000A Inverter Nokta Kaydırıcı
|
||
|
Motorun maksimum hızı
|
1000mm/s
|
||
|
Maksimum Pil Numarası
|
450 adet (18650)
|
||
|
İşletim Sistemi
|
Gömülü sistem
|
||
|
Kullanıcı Arayüzü
|
Dokunmatik ekran
|
||
|
Sürüş Modu
|
Adım motoru ve hassas kılavuz rayı
|
||
|
Güç kaynağı
|
220V/50Hz ((makine); 3 fazlı, 380V/50Hz ((saldırmacı)
|
||
|
Hava basıncı
|
0.3-0.6 MPa
|
||
|
Makine Boyutu
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Makine ağırlığı
|
200 kg
|
350 kg
|
|
Ürün Uygulama
MD-ADW, el kaynak ile karşılaştırıldığında elektrikli alet pilinde, torsiyonlu araba pilinde, enerji depolama pil paketinde, scooter elektrikli araç pilinde vb. kullanılabilir.kaynak verimliliği ve doğruluğu büyük ölçüde iyileştirildi.
Ürün İşlemleri
1. dokunmatik ekranda kaynak parametrelerinin ayarlanması. (Aynı ürünün sadece bir kez ayarlanması gerekir)
2Batarya paketi ile birlikte armatürü hızlı sıkıştırma pozisyonuna koyun.
3Başlat düğmesine basın, makine otomatik olarak tüm kaynak işlemlerini tamamlar.
4. Saldırıcı sesi operatörün yeni armatürün (batarya paketi) değiştirilmesini istemek için.
Çift taraflı nokta kaynak cihazının detayları
Silindrik pil paketleri için kaynak örnekleri
