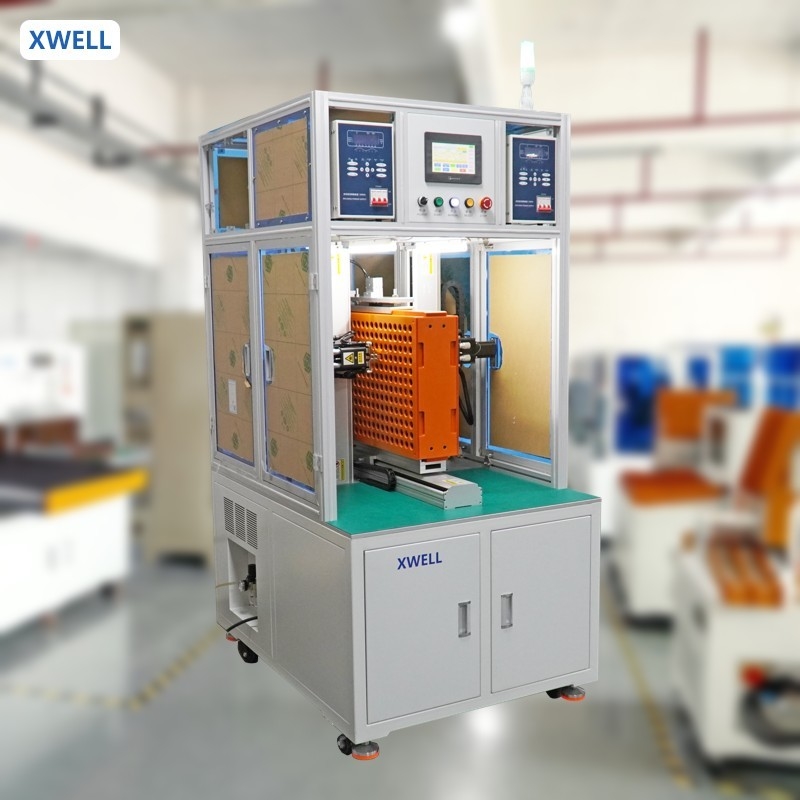

Otomatik Çifte Yan Pil Tab Nokta kaynak makinesi kaynak makinesi

Otomatik Çifte Yan Pilli Tab Nokta kaynak makinesi kaynak makinesi

Avantajlar

1) Yük voltajı indükle, geri bildirim ile voltajı kontrol et ve yüksek kaliteli kaynak gerçekleştir.

2) Önyükleme, Sabit kaynak kalitesini sağlamak için kaynaktan önce ön ısıtma, Ana Isı'nın güç modu.

3) Enerji yoğunluğunun sürekliliğini korumak, kaynak süresini kısaltmak ve temel metalin deformasyonunu ve rengini azaltmak.

4) Düşük akımdan yüksek akıma geçmek kolaydır, hassas kaynak için uygundur.

5) Saldırma kalitesinin iyi olup olmadığını basitçe yargılamak için akımın üst ve alt sınırları ayarlanabilir, bu da kaynak otomasyon platformu için uygundur.

6) Kaynak etkisini sağlamak için elektriklenme zamanı ile kaynak akımı yükselir.

Ürün Özellikleri

1.1 Güç: 3 fazlı AC 380V
1.2 Hava basıncı; 0.4-0.6Mpa
1.3 Uygulanabilir menzil: Güçli batarya çekirdeği 18650 / 26650 serisi ve paralel kombinasyonu, çok paralel ve çok seri kombinasyonu, elektrikli alet bataryası, salıncak araba bataryası, depolama batarya paketi,26650 pil paketi, 32650 pil paketi, elektrikli bisiklet pilleri vb.
1.4 Maksimum akım: örneği 18650 pil çekirdeği, maksimum akım: X-eksen 35 adet çekirdek* Y-eksen 20 adet çekirdek, daha büyük bir akım gerekiyorsa, özelleştirilmesi gerekir.
1.5 Uygun kaynak iğnesi: Çaprağı 4 - 4 * 6 ithal düz başlı kaynak iğnesi (bult noktası kaynak), çapı 1.5 * 100mm ((nokta kaynak)
1.6 Uygun nikel genişliği: Nikel şekillendirme
1.7 ön ve arka dışarı türü özelleştirilebilir nokta kaynak kalıbı ((Automatik üretim hattı kullanmak için uygun)
1.8 Özelleştirilebilir otomatik öğütme iğnesi fonksiyonu
1.9 Uygun nikel kalınlığı: 0.1mm-0.3mm
1Üretim verimliliği: saatte yaklaşık 4000 PCS - 5000 PCS
1.11 Kaynak makinesi: 5000A/8000A modeli, iki set

• Standart nokta kaynak: 5000A/8000A, 2 set
• Hızlı nokta kaynaklama (2-10ms)
• Düşük sıcaklıklı kaynak noktası
• Gerçek zamanlı kaynak izleme
• Kaynak tamamlama sinyali ile,kaynaklama süresini tasarruf
• Nokta kaynak özelliği kaynak ayarlanabilir ((pozitif ve negatif farklı akımlar kullanarak kaynaklanır)
• Aynı pil pozitif nokta kaynak ayarlanabilir, ve negatif nokta kaynak değil
• Akım çok küçük veya noktalı kaynak sırasında anormal, makine otomatik olarak alarmlar ve duraklar

1.12 Kaynak etkisi: iyi kaynak tutarlılığı, tekdüze kaynak eklemleri ve güzel
1.13 Üç çeşit nokta kaynak veri girişi:

• Nokta matris giriş yöntemi
• Dizi giriş yöntemi
• Disk içe aktarma yöntemi,U diske nokta kaynak verilerini saklamak,makineye doğrudan içe aktarmak,(U diski CAD DXF verileri tek geçişle dokunmatik ekrana ithal edilir,Daha sonra dokunmatik ekrandan U diske seri olarak aktarılabilir., ve daha sonra kullanmak için diğer makinelere ithal edilir)

1.14 Kaynak kalıp adı:Çin ve İngilizce Giriş Bilgisi
1.15 Kontrol bileşeni: 7 inçlik dokunmatik ekran, 6 eksenli yüksek hızlı PLC programcısı, 3 eksenli 750W'lık servo motor, 2 eksenli 400W'lık servo motor ile çalışan elektrikli kaynak kafası
1.16 Atıkları azaltmak için nikel şeridi oluşturan kullanımlar
1.17 Ekipmanın hata ayıklaması basittir, öğrenmesi ve anlaşılması kolaydır, modeli hızlı bir şekilde değiştirin (0-199 grup verisi çağrılabilir)
1.18 Kaynak başlığı gücü: Elektrikli servyo
1.19 Bitmiş batarya armatür kalıbı: 1 set yalıtım elektrik ahşap armatür ((2 adet)
1.20 Garanti: bir yıllık sınırlı garanti ve ömür boyu destek
1.21 cihaz bir hata alarmı ile birlikte gelir.
1.22 Boyut:L1100*W900*H1930MM
1.23 Ağırlık: Yaklaşık 350KG

Ürün Avantajları

1. kaynak darbe özelleştirilebilir
2Çeşitli türde pil paketi için uygundur.
3Yüksek hızlı kaynak
4. 7 inçlik dokunmatik ekran, daha uygun işletim, daha net görüntü
5Kaynak başının hava soğutma veya su soğutma fonksiyonu vardır, bu da nokta kaynak iğnesi sıcaklığının kaynak kalitesine etkisini etkili bir şekilde azaltabilir.
6- 99 gruba kadar dosya saklayabilir, dosya çağırmak kolaydır,
Karmaşık bir çizgi değişimi süreci gerektirmez
7Bir tuşlu kalibrasyon fonksiyonu, lehimlenme eklemlerinin toplam kayması için, lehimlenme iğnesinin değişmesi veya diğer nedenlerden kaynaklanan nokta kayması için kalibre edilebilir
8Elektrikli veya pnevmatik nokta kaynak makinesi isteğe bağlıdır.

Ürün Özellikleri

Ürün Uygulama

MD-ADW, manuel noktalı kaynakla karşılaştırıldığında, elektrikli alet pilinde, torsiyonlu araba pilinde, enerji depolama pil paketi, scooter elektrikli araç pilinde vb. kullanılabilir.kaynak verimliliği ve doğruluğu büyük ölçüde iyileştirildi.

Ürün İşlemleri

1. dokunmatik ekranda kaynak parametrelerini ayarlamak. (Aynı ürünün sadece bir kez ayarlanması gerekir)
2Batarya paketi ile birlikte armatürü hızlı sıkıştırma pozisyonuna koyun.
3Başlat düğmesine basın, makine otomatik olarak tüm kaynak işlemlerini tamamlar.
4. Saldırıcı sesi operatörün yeni armatürün (batarya paketi) değiştirilmesini istemek için.

Çift taraflı nokta kaynak cihazının detayları

Silindrik pil paketleri için kaynak örnekleri
