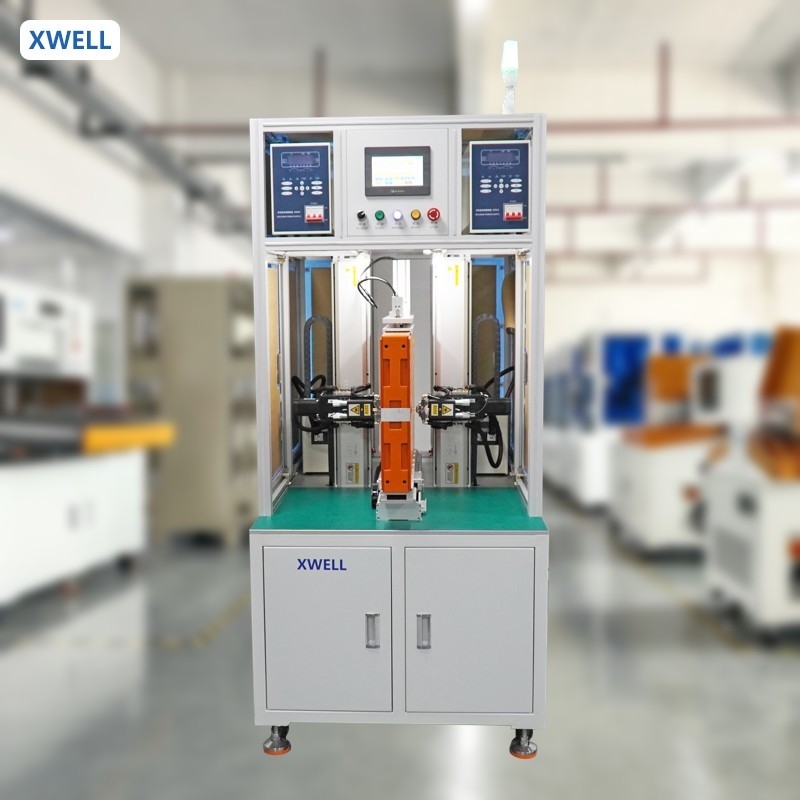

18650/26650/32650 Silindrik Pil Paketi için Otomatik Çift Taraf Nokta Kaynak Makinesi
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | XWELL |
| Sertifika: | CE |
| Model numarası: | MD-ADW |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 11000 - 15000 / pcs |
| Ambalaj bilgileri: | Ahşap kutu |
| Teslim süresi: | 10-15 gün |
| Ödeme koşulları: | T/T, Western Union, L/C |
| Yetenek temini: | ayda 100 adet |
|
Detay Bilgi |
|||
| uyma: | CE Sertifikalı | Garanti: | 1 yıl |
|---|---|---|---|
| Önemli Satış Noktaları: | yüksek doğruluk | Kullanıcı arayüzü: | dokunmatik ekran |
| Güç Kaynağı: | 5000A / 8000A / 10000A isteğe bağlı | Verimlilik: | 3800 adet/saat |
| Ekipman vuruşu: | 500*350 (mm) yaklaşık 760 18650 hücre | Maksimum yük kapasitesi: | 200-400 adet (standart 18650 lityum pil) |
| İşletim Sistemi: | gömülü sistem + insan - makine ekranı | İletim modu: | basamak + kayış + ithal hassas doğrusal kılavuz rayı (isteğe bağlı servo + vida) |
Ürün Açıklaması
Akü paketi için otomatik çift taraflı nokta kaynak makinesi
Ürün Uygulama
Otomatik Pil Paketi Nokta kaynak makinesi, CNC tabanlı otomatik işleme teknolojisinin genel bir platformudur, uygun pil paketi noktası kaynak ve fabrikada montaj.El kaynak ile karşılaştırıldığında, kaynak verimliliği ve doğruluğu büyük ölçüde iyileştirildi. İnsancıl tasarım, işletim ve hata ayıklamayı çok kolay ve uygun hale getiriyor.Dahili bileşenlerin tasarımı görünümü daha özlü yapar.
Ürün Özellikleri
|
MD-ASW ve MD-ADW için özellikler
|
|||
| MD-ASW | MD-ADW | ||
|
Kaynak başı numarası
|
1
|
2
|
|
|
Seyahatler
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
Saldırma Spt
|
0.5s/spot, 2000-2500pcs/h
|
0.5s/nokta, 3500-4000pcs/h
|
|
|
Kaydırıcı Güç Sağlayıcısı
|
5000A Inverter Nokta Kaydırıcı
|
||
|
Motorun maksimum hızı
|
1000mm/s
|
||
|
Maksimum Pil Numarası
|
450 adet (18650)
|
||
|
İşletim Sistemi
|
Gömülü sistem
|
||
|
Kullanıcı Arayüzü
|
Dokunmatik ekran
|
||
|
Sürüş Modu
|
Adım motoru ve hassas kılavuz rayı
|
||
|
Güç kaynağı
|
220V/50Hz ((makine); 3 fazlı, 380V/50Hz ((saldırmacı)
|
||
|
Hava basıncı
|
0.3-0.6 MPa
|
||
|
Makine Boyutu
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Makine ağırlığı
|
200 kg
|
350 kg
|
|
Ürün Uygulama
MD-ADW, manuel noktalı kaynakla karşılaştırıldığında, elektrikli alet pilinde, torsiyonlu araba pilinde, enerji depolama pil paketinde, scooter elektrikli araç pilinde vb. kullanılabilir.kaynak verimliliği ve doğruluğu büyük ölçüde iyileştirildi.
Ürün İşlemleri
1. dokunmatik ekranda kaynak parametrelerinin ayarlanması. (Aynı ürünün sadece bir kez ayarlanması gerekir)
2Batarya paketi ile birlikte armatürü hızlı sıkıştırma pozisyonuna koyun.
3Başlat düğmesine basın, makine otomatik olarak tüm kaynak işlemlerini tamamlar.
4. Saldırıcı sesi operatörün yeni armatürün (batarya paketi) değiştirilmesini istemek için.
Çift taraflı nokta kaynak cihazının detayları
Silindrik pil paketleri için kaynak örnekleri
