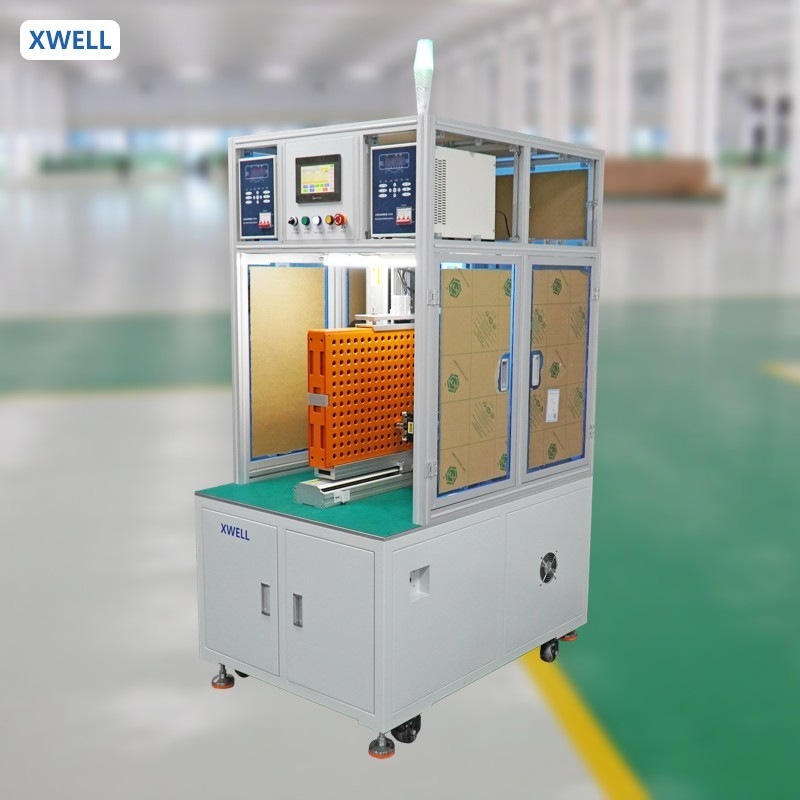

Çift taraflı Otomatik Pil Paketi Nokta kaynak makinesi 18650 21700 Silindirli Hücre Paketi için kaynak güç kaynağı
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | XWELL |
| Sertifika: | CE |
| Model numarası: | MD-ADW |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 11000 - 15000 / pcs |
| Ambalaj bilgileri: | Ahşap kutu |
| Teslim süresi: | 10-15 gün |
| Ödeme koşulları: | T/T, Western Union, L/C |
| Yetenek temini: | ayda 100 adet |
|
Detay Bilgi |
|||
| uyma: | CE Sertifikalı | Garanti: | 1 yıl |
|---|---|---|---|
| Önemli Satış Noktaları: | yüksek doğruluk | Kullanıcı arayüzü: | dokunmatik ekran |
| Güç Kaynağı: | 5000A / 8000A / 10000A isteğe bağlı | Verimlilik: | 3800 adet/saat |
| Ekipman vuruşu: | 500*350 (mm) yaklaşık 760 18650 hücre | Maksimum yük kapasitesi: | 200-400 adet (standart 18650 lityum pil) |
| İşletim Sistemi: | gömülü sistem + insan - makine ekranı | İletim modu: | basamak + kayış + ithal hassas doğrusal kılavuz rayı (isteğe bağlı servo + vida) |
| Vurgulamak: | Otomatik Pil Paketi Nokta kaynak makinesi,21700 Pil paketi nokta kaynak makinesi,18650 Batarya Paketi Nokta kaynak makinesi |
||
Ürün Açıklaması
Çift taraflı Otomatik Pil Paketi Nokta kaynak makinesi 18650 21700 Silindirli Hücre Paketi için kaynak güç kaynağı
Özellikler
- Dahili sistemle eşleştirildiğinde, operasyon basittir. Lehimli eklem izleme, patlama ateşi, yanlış kaynak, sızıntı kaynak izleme kayıtları vb. ile donatılmıştır.
- Kaynak makinesi, kaynak akımını izleyebilen ve soğuk kaynatma eklemine ve kapatma alarmasına sahip bir kaynak akımı izleme sistemi ile seçeneğiyle donatılabilir.Gerçek zamanlı kaynak etkisinin izlenmesi, NG kaynak noktası için uyarı.
- Kaynak iğnesi aşınma alarmı, kaynak iğnesi kullanım kaydı, alarm ve temizleme işlevleri ile programlama arayüzü işleyişi Basit, CAD haritasını, dizinini ve manuel yöntemlerini destekler.Programlama dosyalarının herhangi bir grubunu saklayabilir.
- Kaydırma başı optio olabilirSu soğutma veya hava soğutma dolaşım ısı dağılımı ile donatılmıştır, bu da kaynak iğnesinin kaybını etkili bir şekilde azaltabilir ve kaynak etkisini iyileştirebilir.
Çalışma süreci
Çift taraflı otomatik nokta kaynak makinesi çalışma güç kaynağı, çalışma platformu, servo motor, işletim sistemi ve benzeri özelliklerden oluşur.
Hücreyi makineye elle koyun, nikel levhasını yerleştirin; otomasyon platformuna itin, ardından ilgili parametreleri, diziyi vb. ayarlayın, kaynak işi gerçekleştirilebilir.
Ürün Özellikleri
|
MD-ASW ve MD-ADW için özellikler
|
|||
| MD-ASW | MD-ADW | ||
|
Kaynak başı numarası
|
1
|
2
|
|
|
Seyahatler
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
Saldırma Spt
|
0.5s/spot, 2000-2500pcs/h
|
0.5s/nokta, 3500-4000pcs/h
|
|
|
Kaydırıcı Güç Sağlayıcısı
|
5000A Inverter Nokta Kaydırıcı
|
||
|
Motorun maksimum hızı
|
1000mm/s
|
||
|
Maksimum Pil Numarası
|
450 adet (18650)
|
||
|
İşletim Sistemi
|
Gömülü sistem
|
||
|
Kullanıcı Arayüzü
|
Dokunmatik ekran
|
||
|
Sürüş Modu
|
Adım motoru ve hassas kılavuz rayı
|
||
|
Güç kaynağı
|
220V/50Hz ((makine); 3 fazlı, 380V/50Hz ((saldırmacı)
|
||
|
Hava basıncı
|
0.3-0.6 MPa
|
||
|
Makine Boyutu
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Makine ağırlığı
|
200 kg
|
350 kg
|
|
Ürün Uygulama
MD-ADW, manuel noktalı kaynakla karşılaştırıldığında, elektrikli alet pilinde, torsiyonlu araba pilinde, enerji depolama pil paketinde, scooter elektrikli araç pilinde vb. kullanılabilir.kaynak verimliliği ve doğruluğu büyük ölçüde iyileştirildi.
Ürün İşlemleri
1. dokunmatik ekranda kaynak parametrelerinin ayarlanması. (Aynı ürünün sadece bir kez ayarlanması gerekir)
2Batarya paketi ile birlikte armatürü hızlı sıkıştırma pozisyonuna koyun.
3Başlat düğmesine basın, makine otomatik olarak tüm kaynak işlemlerini tamamlar.
4. Saldırıcı sesi operatörün yeni armatürün (batarya paketi) değiştirilmesini istemek için.
Çift taraflı nokta kaynak cihazının detayları
Silindrik pil paketleri için kaynak örnekleri
