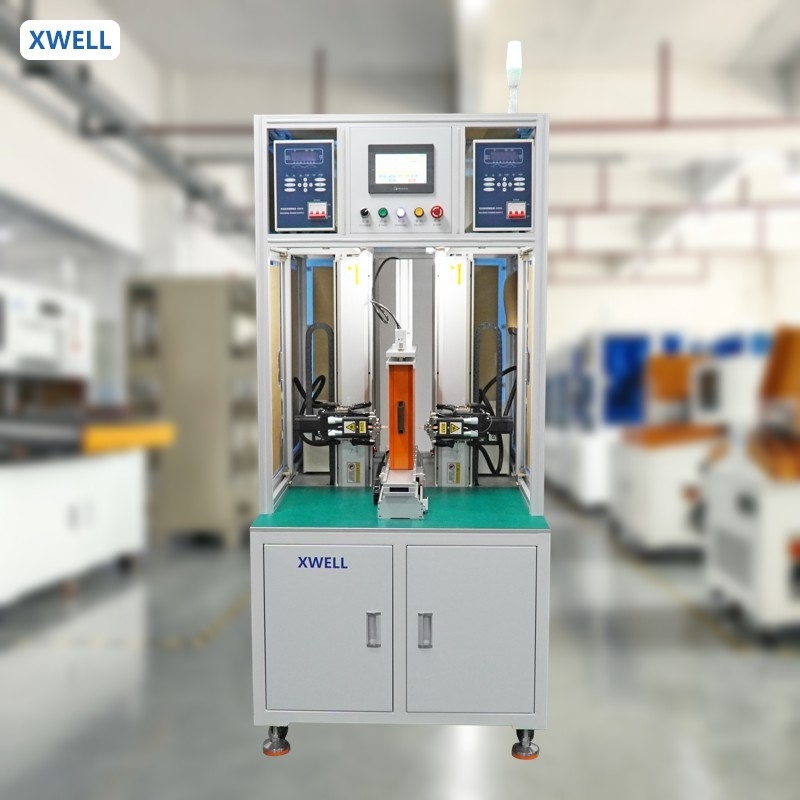

Akü paketi için otomatik çift taraflı nokta kaynak makinesi
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | XWELL |
| Sertifika: | CE |
| Model numarası: | MD-ADW |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 11000 - 15000 / pcs |
| Ambalaj bilgileri: | Ahşap kutu |
| Teslim süresi: | 10-15 gün |
| Ödeme koşulları: | T/T, Western Union, L/C |
| Yetenek temini: | ayda 100 adet |
|
Detay Bilgi |
|||
| uyma: | CE Sertifikalı | Garanti: | 1 yıl |
|---|---|---|---|
| Önemli Satış Noktaları: | yüksek doğruluk | Kullanıcı arayüzü: | dokunmatik ekran |
| Güç Kaynağı: | 5000A / 8000A / 10000A isteğe bağlı | Verimlilik: | 3800 adet/saat |
| Ekipman vuruşu: | 500*350 (mm) yaklaşık 760 18650 hücre | Maksimum yük kapasitesi: | 200-400 adet (standart 18650 lityum pil) |
| İşletim Sistemi: | gömülü sistem + insan - makine ekranı | İletim modu: | basamak + kayış + ithal hassas doğrusal kılavuz rayı (isteğe bağlı servo + vida) |
| Vurgulamak: | Otomatik Çifte Yan Nokta kaynak makinesi,Batarya paketi nokta kaynak makinesi |
||
Ürün Açıklaması
Akü paketi için otomatik çift taraflı nokta kaynak makinesi
Özellikler
MD-ADW-8000A çift taraflı otomatik nokta kaynak makinesi kırılma noktası başlangıcını destekler ve saf nikel levhalarını 0 altında kaynaklayabilen bir transistör 8000A güç kaynağı ile donatılmıştır.25 mm ve 0'dan aşağı nikel kaplama çelik.3. Nikel levhaları kaynak için çarpılması gerekir. Çift taraflı otomatik kaynak, yüksek verimlilik. Basit programlama, herhangi bir nokta programlamasını ve dizi programlamasını destekler, grafik ithalatı,ve 99 grup programlama dosyasını saklayabilir. kaynak iğnesi değişimi tahmin hatırlatması, kaynak başı ısı dağıtmak için su soğutma dolaşımı benimser,Saldırma iğnesi kaybını etkili bir şekilde azaltabilen ve kaynak etkisini artırabilenKendi kendine dayanıklı kaynak akımı izleme sistemi, larınma akımını izleyebilir, reel zamanlı olarak kaynak izleyebilir.
Çalışma süreci
Çift taraflı otomatik nokta kaynak makinesi çalışma güç kaynağı, çalışma platformu, servo motor, işletim sistemi ve benzeri özelliklerden oluşur.
Hücreyi makineye elle koyun, nikel levhasını yerleştirin; otomasyon platformuna itin, ardından ilgili parametreleri, diziyi vb. ayarlayın, kaynak işi gerçekleştirilebilir.
Ürün Özellikleri
|
MD-ASW ve MD-ADW için özellikler
|
|||
| MD-ASW | MD-ADW | ||
|
Kaynak başı numarası
|
1
|
2
|
|
|
Seyahatler
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
Saldırma Spt
|
0.5s/spot, 2000-2500pcs/h
|
0.5s/nokta, 3500-4000pcs/h
|
|
|
Kaydırıcı Güç Sağlayıcısı
|
5000A Inverter Nokta Kaydırıcı
|
||
|
Motorun maksimum hızı
|
1000mm/s
|
||
|
Maksimum Pil Numarası
|
450 adet (18650)
|
||
|
İşletim Sistemi
|
Gömülü sistem
|
||
|
Kullanıcı Arayüzü
|
Dokunmatik ekran
|
||
|
Sürüş Modu
|
Adım motoru ve hassas kılavuz rayı
|
||
|
Güç kaynağı
|
220V/50Hz ((makine); 3 fazlı, 380V/50Hz ((saldırmacı)
|
||
|
Hava basıncı
|
0.3-0.6 MPa
|
||
|
Makine Boyutu
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Makine ağırlığı
|
200 kg
|
350 kg
|
|
Ürün Uygulama
MD-ADW, manuel noktalı kaynakla karşılaştırıldığında, elektrikli alet pilinde, torsiyonlu araba pilinde, enerji depolama pil paketinde, scooter elektrikli araç pilinde vb. kullanılabilir.kaynak verimliliği ve doğruluğu büyük ölçüde iyileştirildi.
Ürün İşlemleri
1. dokunmatik ekranda kaynak parametrelerinin ayarlanması. (Aynı ürünün sadece bir kez ayarlanması gerekir)
2Batarya paketi ile birlikte armatürü hızlı sıkıştırma pozisyonuna koyun.
3Başlat düğmesine basın, makine otomatik olarak tüm kaynak işlemlerini tamamlar.
4. Saldırıcı sesi operatörün yeni armatürün (batarya paketi) değiştirilmesini istemek için.
Çift taraflı nokta kaynak cihazının detayları
Silindrik pil paketleri için kaynak örnekleri
