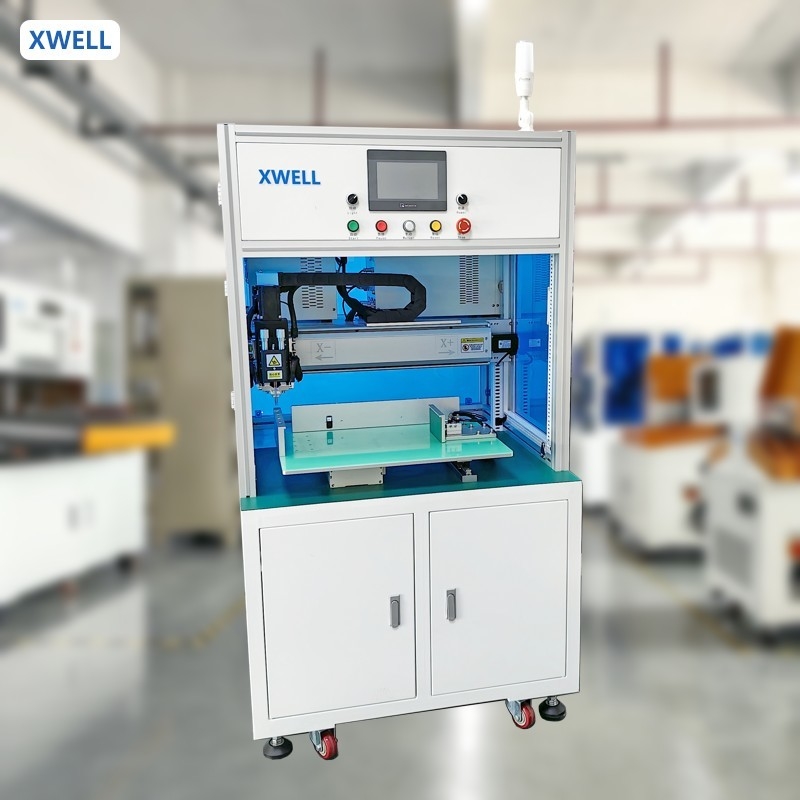

Tek taraflı Otomatik Pil Paketi kaynak makinesi
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | XWELL |
| Sertifika: | CE |
| Model numarası: | MD-ADW |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 11000 - 15000 / pcs |
| Ambalaj bilgileri: | Ahşap kutu |
| Teslim süresi: | 10-15 gün |
| Ödeme koşulları: | T/T, Western Union, L/C |
| Yetenek temini: | ayda 100 adet |
|
Detay Bilgi |
|||
| Kontrol: | Otomatik | Soğutma yolu: | Hava soğutması |
|---|---|---|---|
| Kullanıcı arayüzü: | dokunmatik ekran | Güç Kaynağı: | 5000A / 8000A / 10000A isteğe bağlı |
| Verimlilik: | 3800 adet/saat | Ekipman vuruşu: | 500*350 (mm) yaklaşık 760 18650 hücre |
| Maksimum yük kapasitesi: | 200-400 adet (standart 18650 lityum pil) | İşletim Sistemi: | gömülü sistem + insan - makine ekranı |
| İletim modu: | basamak + kayış + ithal hassas doğrusal kılavuz rayı (isteğe bağlı servo + vida) | ||
| Vurgulamak: | Tek taraflı batarya paketi kaynak makinesi,Otomatik Pil Paketi kaynak makinesi |
||
Ürün Açıklaması
Tek taraflı Otomatik Pil Paketi kaynak makinesi
MD-ASW Otomatik Batarya Paketi Nokta Kaydırıcı, CNC, uygun batarya paketi noktası kaynak ve fabrikada montajına dayalı otomatik işleme teknolojisinin genel bir platformudur.El kaynak ile karşılaştırıldığında, kaynak verimliliği ve doğruluğu büyük ölçüde iyileştirildi. İnsancıl tasarım, işletim ve hata ayıklamayı çok kolay ve uygun hale getiriyor.Dahili bileşenlerin tasarımı görünümü daha özlü yapar.
Otomatik nokta kaynak makinelerinin iki modeli vardır:
MD-ASW: Tek taraflı makine
MD-ADW: Çift taraflı makine
Lütfen iki makinenin farkı için aşağıdaki tabloya bakın.
Özellikleri:
1- Destek kesme noktası başlangıç, otomatik başlangıç ve manuel başlangıç.
2Soğuk lehimli eklem ve alarm kapatma.
3. Basit bir program, destek matris, dizin ve nokta programı, 99 grup parametresini depolayabilir.
4Kaynak iğnesi aşınma alarmı.
5- İçeriye bağlı kaynak akımı monitörü, gerçek zamanlı kaynak akımı gösterebilir.
Ürün Özellikleri
|
MD-ASW ve MD-ADW için özellikler
|
|||
| MD-ASW | MD-ADW | ||
|
Kaynak başı numarası
|
1
|
2
|
|
|
Seyahatler
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
Saldırma Spt
|
0.5s/spot, 2000-2500pcs/h
|
0.5s/nokta, 3500-4000pcs/h
|
|
|
Kaydırıcı Güç Sağlayıcısı
|
5000A Inverter Nokta Kaydırıcı
|
||
|
Motorun maksimum hızı
|
1000mm/s
|
||
|
Maksimum Pil Numarası
|
450 adet (18650)
|
||
|
İşletim Sistemi
|
Gömülü sistem
|
||
|
Kullanıcı Arayüzü
|
Dokunmatik ekran
|
||
|
Sürüş Modu
|
Adım motoru ve hassas kılavuz rayı
|
||
|
Güç kaynağı
|
220V/50Hz ((makine); 3 fazlı, 380V/50Hz ((saldırmacı)
|
||
|
Hava basıncı
|
0.3-0.6 MPa
|
||
|
Makine Boyutu
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Makine ağırlığı
|
200 kg
|
350 kg
|
|
Ürün Uygulama
MD-ADW, manuel noktalı kaynakla karşılaştırıldığında, elektrikli alet pilinde, torsiyonlu araba pilinde, enerji depolama pil paketinde, scooter elektrikli araç pilinde vb. kullanılabilir.kaynak verimliliği ve doğruluğu büyük ölçüde iyileştirildi.
Ürün İşlemleri
1. dokunmatik ekranda kaynak parametrelerinin ayarlanması. (Aynı ürünün sadece bir kez ayarlanması gerekir)
2Batarya paketi ile birlikte armatürü hızlı sıkıştırma pozisyonuna koyun.
3Başlat düğmesine basın, makine otomatik olarak tüm kaynak işlemlerini tamamlar.
4. Saldırıcı sesi operatörün yeni armatürün (batarya paketi) değiştirilmesini istemek için.
Çift taraflı nokta kaynak cihazının detayları
Silindrik pil paketleri için kaynak örnekleri
