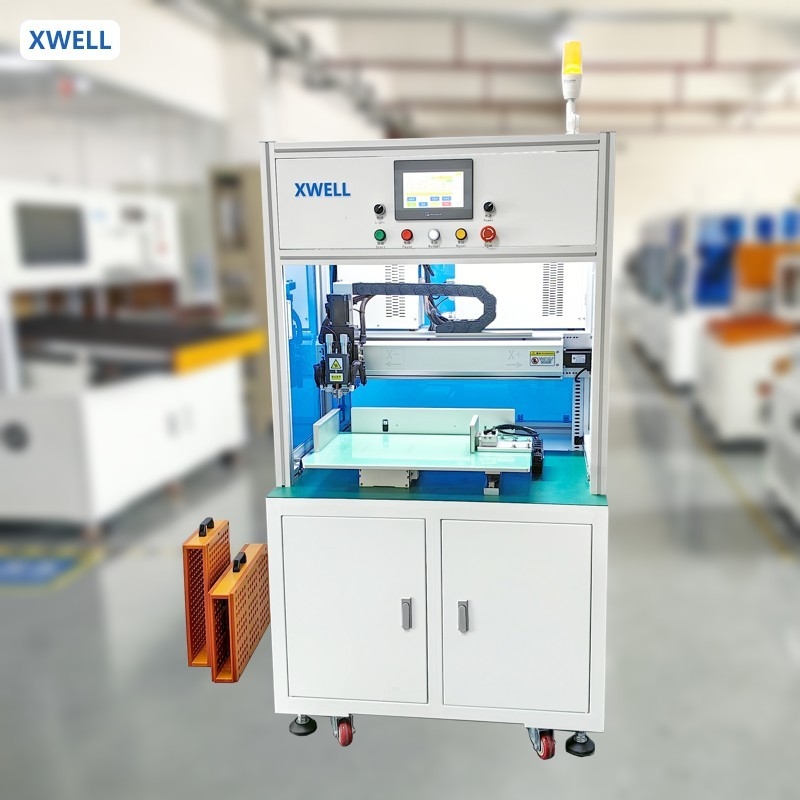

Otomatik Tek Taraflı Döner Baş Sayısal Kontrol Nokta Kaynak Makinesi 18650/21700 Pil Paketi Montajı İçin Kaynak
Ürün ayrıntıları:
| Place of Origin: | China |
| Marka adı: | XWELL |
| Sertifika: | CE |
| Model Number: | MD-ADW |
Ödeme & teslimat koşulları:
| Minimum Order Quantity: | 1pcs |
|---|---|
| Fiyat: | USD 11000 - 15000 / pcs |
| Packaging Details: | Wooden box |
| Delivery Time: | 10-15 days |
| Payment Terms: | T/T, Western Union, L/C |
| Supply Ability: | 100pcs per month |
|
Detay Bilgi |
|||
| Color: | optional | Compliance: | CE |
|---|---|---|---|
| User Interface: | Touch screen | Power source: | 5000A / 8000A / 10000A optional |
| Efficiency: | 3800pcs/h | Equipment stroke: | 500*350 (mm) about 760 18650 cells |
| Maximum load capacity: | 200-400pcs(standard 18650 lithium battery) | Operating system: | embedded system + man - machine screen |
| Transmission mode: | step + belt + imported precision linear guide rail (optional servo + screw) | ||
| Vurgulamak: | Otomatik Pil Paketi Nokta kaynak makinesi,21700 Pil paketi nokta kaynak makinesi,18650 Batarya Paketi Nokta kaynak makinesi |
||
Ürün Açıklaması
Otomatik Tek Taraflı Döner Baş Sayısal Kontrol Nokta Kaynak Makinesi 18650/21700 Pil Paketi Montajı İçin Kaynak
Özellik:
Bu ekipman esas olarak pillerin tek taraflı ve çift nokta kaynakları ve nikel kaplı çelik bantları veya silindirli/polimer pil montajlarında nikel bantları için kullanılır.- Evet., ve piller ve nikel kaplı çelik bantlar veya nikel bantları arasındaki kaynak gerginliğinin 30N'den daha büyük olmasını sağlar.Ekipmanın nokta kaynak aralığı, 20'lik 18650 pilin kaynak gereksinimlerini karşılayabilir.SerisiekmekY paketlerive 20'den azSeri pil paketleriKaynak batarya sayısı, insan-makine tarafından ayarlanabilen darbe ile belirlenir.
Ürün özellikleri:
*Otomatik kaynak, tekdüze kaynak eklemleri, iyi tutarlılık, geçiş oranını artırır
*Saldırma akımının gerçek zamanlı izlenmesi, sahte kaynak veya patlayıcıların otomatik kapatılması
Yangın alarmı
*İsteğe bağlı nokta kaynak özelliği kaynak (pozitif ve negatif kutup farklı akım ayarlayabilir)
*Nokta kaynak koordinat parametreleri U Disk tarafından ithal edilebilir
*Koşu mekanizması Servo Motor ve doğrusal modülü benimser ve konumlandırma doğrudur
*Mevcut üretim verimliliğini gösteren otomatik üretim miktarı toplama
Ürün Özellikleri
|
MD-ASW ve MD-ADW için özellikler
|
|||
| MD-ASW | MD-ADW | ||
|
Kaynak başı numarası
|
1
|
2
|
|
|
Seyahatler
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
Saldırma Spt
|
0.5s/spot, 2000-2500pcs/h
|
0.5s/nokta, 3500-4000pcs/h
|
|
|
Kaydırıcı Güç Sağlayıcısı
|
5000A Inverter Nokta Kaydırıcı
|
||
|
Motorun maksimum hızı
|
1000mm/s
|
||
|
Maksimum Pil Numarası
|
450 adet (18650)
|
||
|
İşletim Sistemi
|
Gömülü sistem
|
||
|
Kullanıcı Arayüzü
|
Dokunmatik ekran
|
||
|
Sürüş Modu
|
Adım motoru ve hassas kılavuz rayı
|
||
|
Güç kaynağı
|
220V/50Hz ((makine); 3 fazlı, 380V/50Hz ((saldırmacı)
|
||
|
Hava basıncı
|
0.3-0.6 MPa
|
||
|
Makine Boyutu
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Makine ağırlığı
|
200 kg
|
350 kg
|
|
Ürün Uygulama
MD-ADW, manuel noktalı kaynakla karşılaştırıldığında, elektrikli alet pilinde, torsiyonlu araba pilinde, enerji depolama pil paketinde, scooter elektrikli araç pilinde vb. kullanılabilir.kaynak verimliliği ve doğruluğu büyük ölçüde iyileştirildi.
Ürün İşlemleri
1. dokunmatik ekranda kaynak parametrelerini ayarlamak. (Aynı ürünün sadece bir kez ayarlanması gerekir)
2Batarya paketi ile birlikte armatürü hızlı sıkıştırma pozisyonuna koyun.
3Başlat düğmesine basın, makine otomatik olarak tüm kaynak işlemlerini tamamlar.
4. Saldırıcı sesi operatörün yeni armatürün (batarya paketi) değiştirilmesini istemek için.
Çift taraflı nokta kaynak cihazının detayları
Silindrik pil paketleri için kaynak örnekleri
