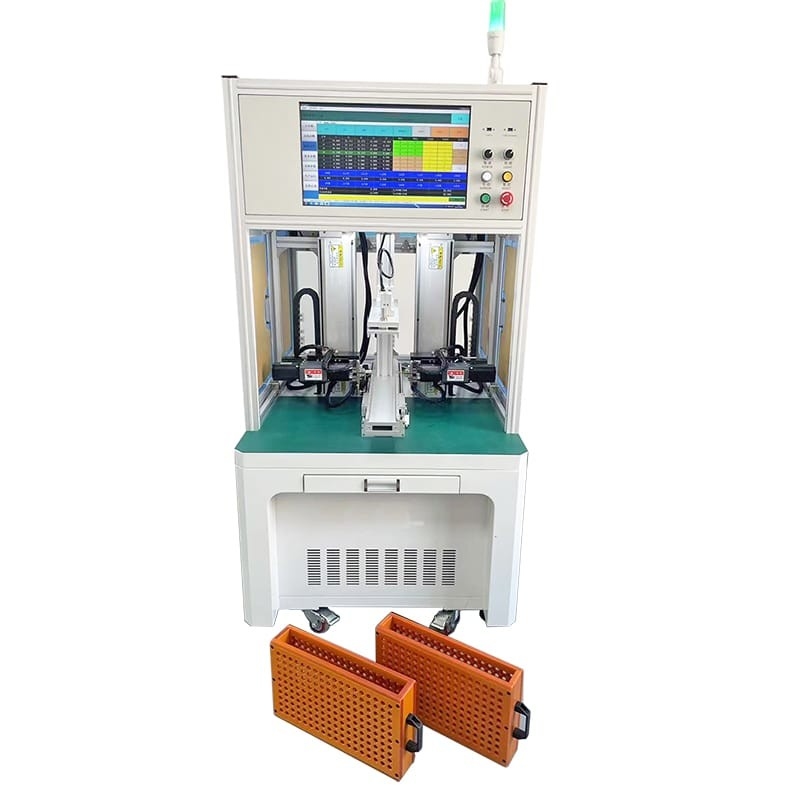

Lityum pil paketi için çift taraflı nokta kaynak makinesi
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | XWELL |
| Sertifika: | CE |
| Model numarası: | MD-ADW |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 11000 - 15000 / pcs |
| Ambalaj bilgileri: | Ahşap kutu |
| Teslim süresi: | 10-15 gün |
| Ödeme koşulları: | T/T, Western Union, L/C |
| Yetenek temini: | ayda 100 adet |
|
Detay Bilgi |
|||
| Menşe yeri: | Çin | Pazarlama Türü: | Sıradan Ürün |
|---|---|---|---|
| Önemli Satış Noktaları: | yüksek doğruluk | Kullanıcı arayüzü: | dokunmatik ekran |
| Güç Kaynağı: | 5000A / 8000A / 10000A isteğe bağlı | Verimlilik: | 3800 adet/saat |
| Ekipman vuruşu: | 500*350 (mm) yaklaşık 760 18650 hücre | Maksimum yük kapasitesi: | 200-400 adet (standart 18650 lityum pil) |
| İşletim Sistemi: | gömülü sistem + insan - makine ekranı | İletim modu: | basamak + kayış + ithal hassas doğrusal kılavuz rayı (isteğe bağlı servo + vida) |
| Vurgulamak: | Lityum Battery Pack Spot Welding Machine,Lityum Battery Pack Spot Welding Machine |
||
Ürün Açıklaması
Lityum pil paketi için çift taraflı nokta kaynak makinesi
Ürün Tanımı
Çift taraflı Otomatik Pil Paketi Nokta kaynak makinesi, mikrobilgisayara dayalı otomatik işleme teknolojisinin genel bir platformudur, uygun pil paketi noktası kaynak ve fabrikada montaj.
Nokta kaynak makinesinin elektrik kontrol kısmı, yüksek entegrasyon, iyi çok yönlülük ve kolay bakım ile modüler tasarım benimser;O esas olarak hareket mekanizması servo motor tarafından kontrol edilir gerçekleştirir, yüksek hassasiyete ve iyi güvenilirliğe sahiptir; ekipmanın elektrik devresi yerli ve yabancı standartları benimser. Kontrol bileşenleri ve cihazları bakımı ve değiştirilmesi kolaydır.Autocad veri ithalatını destekler, dizi ve manuel yöntemler, nokta kaynak verimliliğini önemli ölçüde arttırır ve Pack montaj hattındaki nokta kaynak istasyonu üretiminin standartlaştırılmasını ve güvenilirliğini sağlar.
Ürün Özellikleri
1.Gömülü sistemle eşleştirildiğinde, işlem basit. Lehimli eklem izleme, patlama ateşi, yanlış kaynak, sızıntı kaynak izleme kayıtları vb. ile donatılmıştır.
2.Saldırma makinesi, ıslah edici olarak, kaynak akımını izleyebilen ve soğuk kaynak eklemine ve kapatma alarmasına sahip bir kaynak akımı izleme sistemi ile donatılabilir.Gerçek zamanlı kaynak etkisinin izlenmesi, NG kaynak noktası için uyarı.
Ürün Avantajları
1. kaynak darbe özelleştirilebilir
2Çeşitli türde pil paketi için uygundur.
3Yüksek hızlı kaynak
4. 7 inçlik dokunmatik ekran, daha uygun işletim, daha net görüntü
5Kaynak başının hava soğutma veya su soğutma fonksiyonu vardır, bu da nokta kaynak iğnesi sıcaklığının kaynak kalitesine etkisini etkili bir şekilde azaltabilir.
6- 99 gruba kadar dosya saklayabilir, dosya çağırmak kolaydır,
Karmaşık bir çizgi değişimi süreci gerektirmez
7Bir tuşlu kalibrasyon fonksiyonu, lehimlenme eklemlerinin toplam kayması için kalibre edilebilir, bu da lehimlenme iğnesinin değişmesi veya diğer nedenlerden kaynaklanan nokta kayması için kalibre edilebilir
8Elektrikli veya pnevmatik nokta kaynak makinesi isteğe bağlıdır.
Ürün Özellikleri
|
MD-ASW ve MD-ADW için özellikler
|
|||
| MD-ASW | MD-ADW | ||
|
Kaynak başı numarası
|
1
|
2
|
|
|
Seyahatler
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
Saldırma Spt
|
0.5s/spot, 2000-2500pcs/h
|
0.5s/nokta, 3500-4000pcs/h
|
|
|
Kaydırıcı Güç Sağlayıcısı
|
5000A Inverter Nokta Kaydırıcı
|
||
|
Motorun maksimum hızı
|
1000mm/s
|
||
|
Maksimum Pil Numarası
|
450 adet (18650)
|
||
|
İşletim Sistemi
|
Gömülü sistem
|
||
|
Kullanıcı Arayüzü
|
Dokunmatik ekran
|
||
|
Sürüş Modu
|
Adım motoru ve hassas kılavuz rayı
|
||
|
Güç kaynağı
|
220V/50Hz ((makine); 3 fazlı, 380V/50Hz ((saldırmacı)
|
||
|
Hava basıncı
|
0.3-0.6 MPa
|
||
|
Makine Boyutu
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Makine ağırlığı
|
200 kg
|
350 kg
|
|
Ürün Uygulama
MD-ADW, manuel noktalı kaynakla karşılaştırıldığında, elektrikli alet pilinde, torsiyonlu araba pilinde, enerji depolama pil paketinde, scooter elektrikli araç pilinde vb. kullanılabilir.kaynak verimliliği ve doğruluğu büyük ölçüde iyileştirildi.
Ürün İşlemleri
1. dokunmatik ekranda kaynak parametrelerini ayarlamak. (Aynı ürünün sadece bir kez ayarlanması gerekir)
2Batarya paketi ile birlikte armatürü hızlı sıkıştırma pozisyonuna koyun.
3Başlat düğmesine basın, makine otomatik olarak tüm kaynak işlemlerini tamamlar.
4. Saldırıcı sesi operatörün yeni armatürün (batarya paketi) değiştirilmesini istemek için.

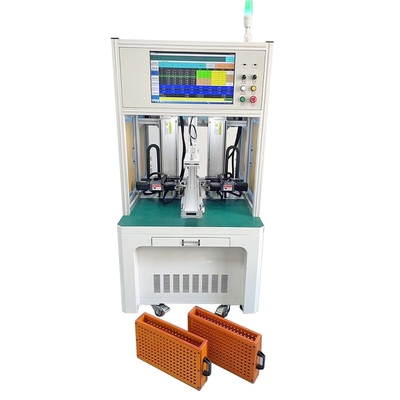

Çift taraflı nokta kaynak cihazının detayları
Silindrik pil paketleri için kaynak örnekleri
