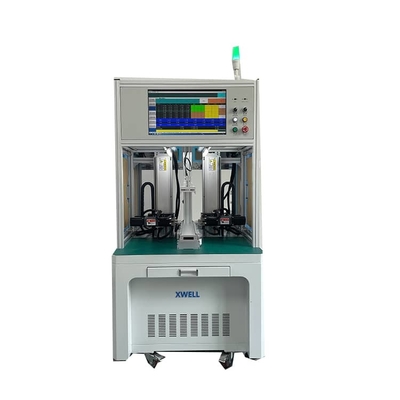

Silindrik Pil Paketi/Elektrik Bisiklet Pil Paketi/E-Araç Pil Paketi için Çift Yan Nokta Kaynaklama Makinesi
Ürün ayrıntıları:
| Menşe yeri: | ÇIN |
| Marka adı: | XWELL |
| Sertifika: | CE |
| Model numarası: | MD-ADW |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 11000 - 15000 / pcs |
| Ambalaj bilgileri: | ahşap kutu |
| Teslim süresi: | 10-15 gün |
| Ödeme koşulları: | T/T, Western Union, L/C |
| Yetenek temini: | ayda 100 adet |
|
Detay Bilgi |
|||
| Ana bileşenler: | PLC | Menşe yeri: | Guangdong, Çin |
|---|---|---|---|
| Sistemi Çalıştır: | Yerleşik sistem | Kullanıcı arayüzü: | dokunmatik ekran |
| Güç kaynağı: | 5000A / 8000A / 10000A isteğe bağlı | Verimlilik: | 3800 adet/saat |
| Ekipman vuruşu: | 500*350 (mm) yaklaşık 760 18650 hücre | Maksimum yük kapasitesi: | 200-400 adet (standart 18650 lityum pil) |
| İşletim sistemi: | gömülü sistem + insan - makine ekranı | İletim modu: | basamak + kayış + ithal hassas doğrusal kılavuz rayı (isteğe bağlı servo + vida) |
| Vurgulamak: | Silindrik Pil Paketi Nokta kaynak makinesi,Çifte yan nokta kaynak makinesi,Elektrikli Bisiklet Pil Nokta kaynak makinesi |
||
Ürün Açıklaması
Silindrik Pil Paketi/Elektrik Bisiklet Pil Paketi/E-Araç Pil Paketi için Çift Yan Nokta Kaynaklama Makinesi
Ürün Tanımı
Lehimlemelerin doğruluğunu sağlamak için hareket edin. Lehimlemenin güvenilirliğini sağlamak için MIYACHI serisi nokta kaynak güç kaynağı ile donatılabilir.
MD-ADWgüç bataryası nokta kaynak makinesi kaynak iyileştirmek için dolaşan su kaynak başı soğutma sistemi ile gelir
Etki, lehimleme iğnesinin ömrünü uzatmak için uzatılır.
Ürün Özellikleri
14.1 Grup sayısına göre dokunmatik ekranda nokta kaynak parametrelerini ayarlayın ve kaydedin (0-99 grup verisi).
Modelleri değiştirirken otomatik olarak hatırla, sıfırlama düğmesine bas, sıfırla ve bekleme durumuna gir
14.2 Nikel levhasını üst kalıbın içine koyun
14.3 Batarya çekirdeğini gerektiği gibi alt kalıbın içine koyun
14.4 Kalıbı kaynak makinesine koyun
14.5 Nokta kaynak tamamlandıktan sonra otomatik olarak çıkmak için başlat düğmesine basın.
- Hızlı nokta kaynaklama (2-10ms)
- Düşük sıcaklıklı kaynak noktası
- Gerçek zamanlı kaynak izleme
- Kaynak tamamlama sinyali ile,kaynaklama süresini tasarruf
- Nokta kaynak özelliği kaynak ayarlanabilir ((pozitif ve negatif farklı akımlar kullanarak kaynaklanır)
- Aynı pil pozitif nokta kaynak ayarlanabilir, ve negatif nokta kaynak değil
- Akım çok küçük veya noktalı kaynak sırasında anormal, makine otomatik olarak alarmlar ve duraklar
1.12 Kaynak etkisi: iyi kaynak tutarlılığı, tekdüze kaynak eklemleri ve güzel
1.13 Üç çeşit nokta kaynak veri girişi:
- Nokta matris giriş yöntemi
- Dizi giriş yöntemi
- Disk içe aktarma yöntemi, U diske nokta kaynak verilerini saklamak, makineye doğrudan içe aktarmak, U diski CAD DXF verileri tek geçişle dokunmatik ekrana ithal edilir,Daha sonra dokunmatik ekrandan U diske seri olarak aktarılabilir., ve daha sonra kullanmak için diğer makinelere ithal edilir)
1.14 Kaynak kalıp adı:Çin ve İngilizce Giriş Bilgisi
1.15 Kontrol bileşeni: 7 inçlik dokunmatik ekran, 6 eksenli yüksek hızlı PLC programlayıcısı, 3 eksenli 750W servomotor, 2 eksenli 400W servomotor ile çalışan elektrikli kaynak kafası
1.16 Atıkları azaltmak için nikel şeridi oluşturan kullanımlar
1.17 Ekipmanın hata ayıklaması basit, öğrenilmesi ve anlaşılması kolaydır, modeli hızlıca değiştirin (0-199 grup verisi çağrılabilir)
1.18 Kaynak başlığı gücü: Elektrikli servyo
1.19 Bitmiş batarya armatür kalıbı: 1 set yalıtım elektrik ahşap armatür ((2 adet)
1.20 Garanti: bir yıllık sınırlı garanti ve ömür boyu destek
1.21 cihaz bir hata alarmı ile birlikte gelir.
1.22 Boyut:L1100*W900*H1930MM
1.23 Ağırlık: Yaklaşık 350KG
Ürün Avantajları
1. kaynak darbe özelleştirilebilir
2Çeşitli türde pil paketi için uygundur.
3Yüksek hızlı kaynak
4. 7 inçlik dokunmatik ekran, daha uygun işletim, daha net görüntü
5Kaynak başının hava soğutma veya su soğutma fonksiyonu vardır, bu da nokta kaynak iğnesi sıcaklığının kaynak kalitesine etkisini etkili bir şekilde azaltabilir.
6- 99 gruba kadar dosya saklayabilir, dosya çağırmak kolaydır,
Karmaşık bir çizgi değişimi süreci gerektirmez
7Bir tuşlu kalibrasyon fonksiyonu, lehimlenme eklemlerinin toplam kayması için kalibre edilebilir, bu da lehimlenme iğnesinin değişmesi veya diğer nedenlerden kaynaklanan nokta kayması için kalibre edilebilir
8Elektrikli veya pnevmatik nokta kaynak makinesi isteğe bağlıdır.
Ürün Özellikleri
|
MD-ASW ve MD-ADW için özellikler
|
|||
| MD-ASW | MD-ADW | ||
|
Kaynak başı numarası
|
1
|
2
|
|
|
Seyahatler
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
Saldırma Spt
|
0.5s/spot, 2000-2500pcs/h
|
0.5s/nokta, 3500-4000pcs/h
|
|
|
Kaydırıcı Güç Sağlayıcısı
|
5000A Inverter Nokta Kaydırıcı
|
||
|
Motorun maksimum hızı
|
1000mm/s
|
||
|
Maksimum Pil Numarası
|
450 adet (18650)
|
||
|
İşletim Sistemi
|
Gömülü sistem
|
||
|
Kullanıcı Arayüzü
|
Dokunmatik ekran
|
||
|
Sürüş Modu
|
Adım motoru ve hassas kılavuz rayı
|
||
|
Güç kaynağı
|
220V/50Hz ((makine); 3 fazlı, 380V/50Hz ((saldırmacı)
|
||
|
Hava basıncı
|
0.3-0.6 MPa
|
||
|
Makine Boyutu
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Makine ağırlığı
|
200 kg
|
350 kg
|
|
Ürün Uygulama
MD-ADW, manuel noktalı kaynakla karşılaştırıldığında, elektrikli alet pilinde, torsiyonlu araba pilinde, enerji depolama pil paketinde, scooter elektrikli araç pilinde vb. kullanılabilir.kaynak verimliliği ve doğruluğu büyük ölçüde iyileştirildi.
Ürün İşlemleri
1. dokunmatik ekranda kaynak parametrelerini ayarlamak. (Aynı ürünün sadece bir kez ayarlanması gerekir)
2Batarya paketi ile birlikte armatürü hızlı sıkıştırma pozisyonuna koyun.
3Başlat düğmesine basın, makine otomatik olarak tüm kaynak işlemlerini tamamlar.
4. Saldırıcı sesi operatörün yeni armatürün (batarya paketi) değiştirilmesini istemek için.
Çift taraflı nokta kaynak cihazının detayları
Silindrik pil paketleri için kaynak örnekleri
