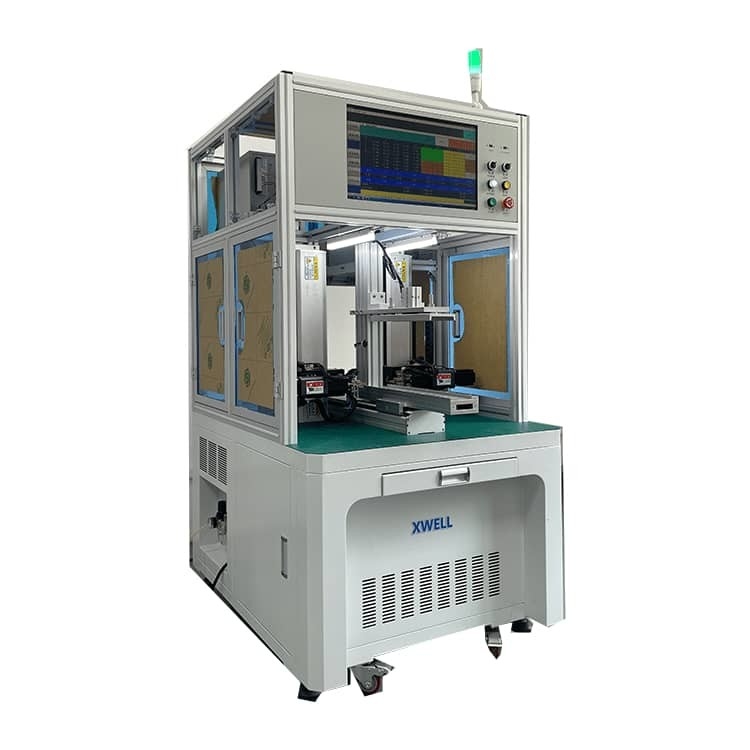

18650/21700 Batarya Nikel Şeritleri için Çift Nokta kaynak makinesi
Ürün ayrıntıları:
| Menşe yeri: | ÇIN |
| Marka adı: | XWELL |
| Sertifika: | CE |
| Model numarası: | MD-ADW |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 11000 - 15000 / pcs |
| Ambalaj bilgileri: | ahşap kutu |
| Teslim süresi: | 10-15 gün |
| Ödeme koşulları: | T/T, Western Union, L/C |
| Yetenek temini: | ayda 100 adet |
|
Detay Bilgi |
|||
| Menşe yeri: | ÇIN | Garanti: | 1 yıl |
|---|---|---|---|
| Sistemi Çalıştır: | Yerleşik sistem | Kullanıcı arayüzü: | dokunmatik ekran |
| Güç kaynağı: | 5000A / 8000A / 10000A isteğe bağlı | Verimlilik: | 3800 adet/saat |
| Ekipman vuruşu: | 500*350 (mm) yaklaşık 760 18650 hücre | Maksimum yük kapasitesi: | 200-400 adet (standart 18650 lityum pil) |
| İşletim sistemi: | gömülü sistem + insan - makine ekranı | İletim modu: | basamak + kayış + ithal hassas doğrusal kılavuz rayı (isteğe bağlı servo + vida) |
| Vurgulamak: | Aküli Nikel Şerit Kaydırıcı,Çift Nokta Kaynak Makinesi,Pilli çift kaynak makinesi |
||
Ürün Açıklaması
18650/21700 Batarya Nikel Şeritleri için Çift Nokta kaynak makinesi
Ürün Tanımı
MD-ADWgüç pil paketi otomatik nokta kaynak makinesi, esas olarak NB/Power içinAlet/bahçecilik aracı/yüksek güç/enerji depolama bataryası/elektrik motosiklet/elektrik
TWSL güç bataryası nokta kaynak makinesi XY eksenli tam servo sürücüsü, top vida aktarımını benimser
Lehimlemelerin doğruluğunu sağlamak için hareket edin. Lehimlemenin güvenilirliğini sağlamak için MIYACHI serisi nokta kaynak güç kaynağı ile donatılabilir.
Ürün Özellikleri
1Uyum alanı: Uyum aralığı: 18650, 26650, 32650, seri ve paralel kare pil kombinasyonu (veya
benzer), otomatik tek taraflı nokta kaynak elde etmek için
2Nikel plaka genişliği için uygundur; sınırlama yok
3. Nikel plaka kalınlığı için uygundur; 0.1MM---0.2MM (0.1-0.2MM kalınlığı nikel plaka oluklanması gerekir)
4Üretim verimliliği: 1800-2000 / saat veya daha fazla 18650 pil ile
5Standart nokta kaynak host: MB-30 ana kaynak, veya müşteri kendi.
6. kaynak etkisi: kaynak tutarlılığı çok iyidir, lehim eklemleri tekdüze, güzel, germe gücü 12KG'den büyüktür
- Standart nokta kaynak: 5000A/8000A, 2 set
- Hızlı nokta kaynaklama (2-10ms)
- Düşük sıcaklıklı kaynak noktası
- Gerçek zamanlı kaynak izleme
- Kaynak tamamlama sinyali ile,kaynaklama süresini tasarruf
- Nokta kaynak özelliği kaynak ayarlanabilir ((pozitif ve negatif farklı akımlar kullanarak kaynaklanır)
- Aynı pil pozitif nokta kaynak ayarlanabilir, ve negatif nokta kaynak değil
- Akım çok küçük veya noktalı kaynak sırasında anormal, makine otomatik olarak alarmlar ve duraklar
1.12 Kaynak etkisi: iyi kaynak tutarlılığı, tekdüze kaynak eklemleri ve güzel
1.13 Üç çeşit nokta kaynak veri girişi:
- Nokta matris giriş yöntemi
- Dizi giriş yöntemi
- Disk içe aktarma yöntemi, U diske nokta kaynak verilerini saklamak, makineye doğrudan içe aktarmak, U diski CAD DXF verileri tek geçişle dokunmatik ekrana ithal edilir,Daha sonra dokunmatik ekrandan U diske seri olarak aktarılabilir., ve daha sonra kullanmak için diğer makinelere ithal edilir)
Ürün Avantajları
1. kaynak darbe özelleştirilebilir
2Çeşitli türde pil paketi için uygundur.
3Yüksek hızlı kaynak
4. 7 inçlik dokunmatik ekran, daha uygun işletim, daha net görüntü
5Kaynak başının hava soğutma veya su soğutma fonksiyonu vardır, bu da nokta kaynak iğnesi sıcaklığının kaynak kalitesine etkisini etkili bir şekilde azaltabilir.
6- 99 gruba kadar dosya saklayabilir, dosya çağırmak kolaydır,
Karmaşık bir çizgi değişimi süreci gerektirmez
7Bir tuşlu kalibrasyon fonksiyonu, lehimlenme eklemlerinin toplam kayması için kalibre edilebilir, bu da lehimlenme iğnesinin değişmesi veya diğer nedenlerden kaynaklanan nokta kayması için kalibre edilebilir
8Elektrikli veya pnevmatik nokta kaynak makinesi isteğe bağlıdır.
Ürün Özellikleri
|
MD-ASW ve MD-ADW için özellikler
|
|||
| MD-ASW | MD-ADW | ||
|
Kaynak başı numarası
|
1
|
2
|
|
|
Seyahatler
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
Saldırma Spt
|
0.5s/spot, 2000-2500pcs/h
|
0.5s/nokta, 3500-4000pcs/h
|
|
|
Kaydırıcı Güç Sağlayıcısı
|
5000A Inverter Nokta Kaydırıcı
|
||
|
Motorun maksimum hızı
|
1000mm/s
|
||
|
Maksimum Pil Numarası
|
450 adet (18650)
|
||
|
İşletim Sistemi
|
Gömülü sistem
|
||
|
Kullanıcı Arayüzü
|
Dokunmatik ekran
|
||
|
Sürüş Modu
|
Adım motoru ve hassas kılavuz rayı
|
||
|
Güç kaynağı
|
220V/50Hz ((makine); 3 fazlı, 380V/50Hz ((saldırmacı)
|
||
|
Hava basıncı
|
0.3-0.6 MPa
|
||
|
Makine Boyutu
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Makine ağırlığı
|
200 kg
|
350 kg
|
|
Ürün Uygulama
MD-ADW, manuel noktalı kaynakla karşılaştırıldığında, elektrikli alet pilinde, torsiyonlu araba pilinde, enerji depolama pil paketinde, scooter elektrikli araç pilinde vb. kullanılabilir.kaynak verimliliği ve doğruluğu büyük ölçüde iyileştirildi.
Ürün İşlemleri
1. dokunmatik ekranda kaynak parametrelerini ayarlamak. (Aynı ürünün sadece bir kez ayarlanması gerekir)
2Batarya paketi ile birlikte armatürü hızlı sıkıştırma pozisyonuna koyun.
3Başlat düğmesine basın, makine otomatik olarak tüm kaynak işlemlerini tamamlar.
4. Saldırıcı sesi operatörün yeni armatürün (batarya paketi) değiştirilmesini istemek için.
Çift taraflı nokta kaynak cihazının detayları
Silindrik pil paketleri için kaynak örnekleri
