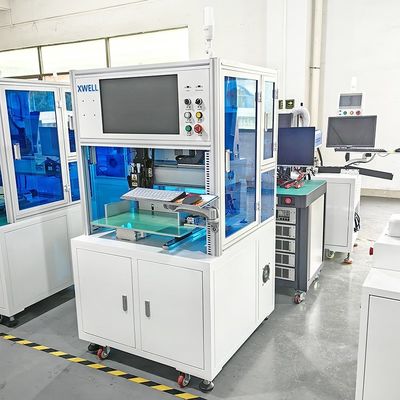

Tek Yanlı 18650/21700/32650 Rotasyon Fonksiyonu Olmayan Pil Nokta Kaynak Makinesi
Ürün ayrıntıları:
| Menşe yeri: | ÇIN |
| Marka adı: | XWELL |
| Sertifika: | CE |
| Model numarası: | MD-ASW |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 6000-12000/pcs |
| Ambalaj bilgileri: | ahşap kutu |
| Teslim süresi: | 10-15 gün |
| Ödeme koşulları: | T/T, Western Union, L/C |
| Yetenek temini: | ayda 100 adet |
|
Detay Bilgi |
|||
| Uygulanabilir Endüstriler: | Üretim Planı | Video çıkış denetimi: | Verilmiştir |
|---|---|---|---|
| X ekseni hareketi: | 400 mm | Y Ekseni Hareketi: | 400 mm |
| kaynak akımı: | 5000A 8000A | İşletim sistemi: | Windows ve yazılım |
| İletim modu: | Vida çubuğu + hassas doğrusal kılavuz rayı | Maksimum nokta kaynak hızı: | 0.5S/point; 0,5S/nokta; 1500-1800pcs/h 1500-1800 adet/saat |
| Kaynak kafası yay basıncı aralığı: | 1,0 - 5 kg | Voltaj: | 220V ve 380V |
| Vurgulamak: | 32650 Pil Nokta kaynak makinesi,18650 Batarya Nokta kaynak makinesi |
||
Ürün Açıklaması
Otomatik Tek Yanlı Lityum İyon Pil 18650/21700/32650 Rotasyon Fonksiyonu Olmayan Pil Nokta kaynak makinesi
Tek taraflı nokta kaynak makinesi uygulaması
MD-ASW Standart tek taraflı otomatik nokta kaynak makinesi.o kaynak başı dönme fonksiyonu ve kaynak başı dönme fonksiyonu ile BT-960XZ. 14500 / 18500 / 18650 / 18730 / 21700 / 26650 / 32700 çok paralel çok seri kombinasyonu için uygundur.Elektrikli alet pilinde kullanılabilir., torsiyonlu araba bataryası, enerji depolama batarya paketi, scooter elektrikli araç bataryası vb.
Tek taraflı nokta kaynak makinesiÖzellikleri
Nokta kaynak makinesinin elektrik kontrol kısmı, yüksek entegrasyon, iyi çok yönlülük ve kolay bakım ile modüler tasarım benimser;O esas olarak hareket mekanizması servo motor tarafından kontrol edilir gerçekleştirir, yüksek hassasiyete ve iyi güvenilirliğe sahiptir; ekipmanın elektrik devresi yerli ve yabancı standartları benimser. Kontrol bileşenleri ve cihazları bakımı ve değiştirilmesi kolaydır.Autocad veri ithalatını destekler, dizi ve manuel yöntemler, nokta kaynak verimliliğini önemli ölçüde arttırır ve Pack montaj hattındaki nokta kaynak istasyonu üretiminin standartlaştırılmasını ve güvenilirliğini sağlar.
Tek taraflı nokta kaynak makinesiAvantajlar
1. yük voltajını indükleyin, geri bildirim modunda voltajı kontrol edin ve yüksek kaliteli kaynak gerçekleştirin.
2. Ön ısı ve ana ısı modunda güç: istikrarlı kaynak kalitesini sağlamak için kaynaktan önce ön ısı.
3Enerji yoğunluğunun sürekliliğini korumak, kısa kaynak süresi, temel metalin deformasyonunu ve rengini azaltmak.ve sürekli çıkış modu)
4Düşük akımdan yüksek akıma geçmek kolaydır, hassas kaynak için uygundur.
5Saldırma kalitesinin iyi olup olmadığını değerlendirmek için akımın üst ve alt sınırları ayarlanabilir, bu da kaynak otomasyon platformu için uygundur.
6Saldırma akımı zamanında kaynak etkisini sağlamak için güç ile yükselecek.
7- Sağlam kontrol sistemi.
8Yüksek yapılandırma düzenleyici cihazı
9Yüksek hassasiyetli çalışma prosedürü
10Ürünlerin yüksek maliyet performansı
Ürün Özellikleri
|
X ekseninde vuruş
|
400mm (özelleştirilebilir)
|
İşletim sistemi
|
Windows ve yazılım |
|
Y ekseni çarpması
|
400mm (özelleştirilebilir)
|
İletişim modu
|
Makara çubuğu + hassas doğrusal rehber ray
|
|
Maksimum nokta kaynak hızı
|
0.5S/nokta; 1500-1800pcs/h
|
Sürüş modu
|
Hibrit servomotor
|
|
Motor sürücüsünün maksimum hızı
|
1000mm/S
|
Nikel kaynak kalınlığı
|
0.1mm-0.3mm
|
|
Maksimum yüklü hücre (18650)
|
Yaklaşık 500 adet (20 * 25)
|
Boyut
|
900L*900W*1750H
|
|
Kaydedilen dosya gruplarının sayısı
|
99 grup
|
Konumlama doğruluğu
|
±0,02 mm
|
|
Ağırlık
|
200KG
|
Yatay rulman ağırlığı
|
15kg (OEM)
|
Ana Bölümler Listesi
| Adı | Qty |
| X eksenli modül | 1 set |
| Y eksenli modül | 1 set |
| Kaydırma örneği | 1 adet |
| Kaynak başlığı | 1 set |
| Bağlama mekanizması | 1 set |
| Kaynak kalıpları | 1 set |
| Bilgisayar | 1 adet |
| Hareket denetleyici | 1 adet |
| Servo motor | 2 set |
| Pnömatik eleman | 1 set |
| Makine parçaları | 1 parti |
| Kontrol sistemi | 1 set |
| Makine çerçevesi | 1 set |
| Alarm sistemi | 1 set |
Tek taraflı nokta kaynak makinesi işleyişi
1. dokunmatik ekranda kaynak parametrelerini ayarlamak. (Aynı ürünün sadece bir kez ayarlanması gerekir)
2Batarya paketi ile birlikte armatürü hızlı sıkıştırma pozisyonuna koyun.
3Başlat düğmesine basın, MD-ASW otomatik olarak tüm kaynak işlemlerini tamamlar.
4. MD-ASW sesi, operatörün yeni armatürün (batarya paketi) değiştirilmesini istemek için".
