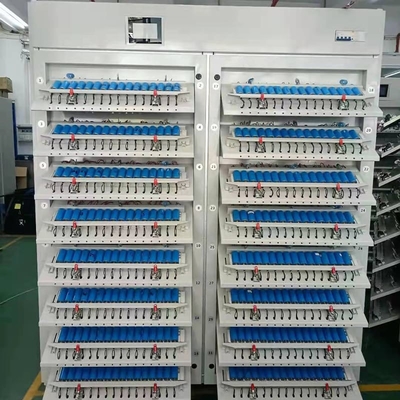

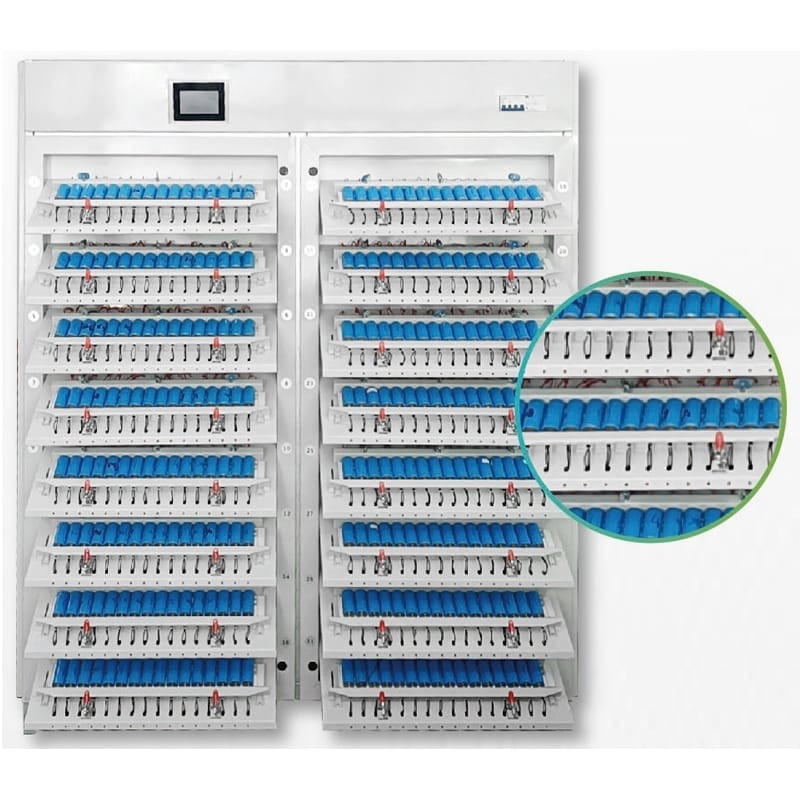

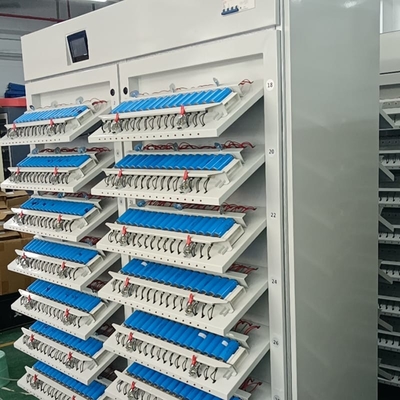

18KW 18650 Pil Kapasitesi Test Cihazı, Silindirik Hücre Pil Deşarj Analizörü
Ürün ayrıntıları:
| Menşe yeri: | ÇİN |
| Marka adı: | XWELL |
| Sertifika: | CE |
| Model numarası: | S11-512-6A |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 parça |
|---|---|
| Fiyat: | USD 7900/pcs |
| Ambalaj bilgileri: | Tahta kutu |
| Teslim süresi: | 15-20 Gün |
| Ödeme koşulları: | T/T, Western Union, L/C |
| Yetenek temini: | ayda 100 adet |
|
Detay Bilgi |
|||
| Kanal voltajı ve akımı: | 5V/3A | Kanal numarası: | 512 Kanal |
|---|---|---|---|
| Maksimum giriş gücü: | 18KW | Sabit voltaj ayar aralığı: | Şarj:0.02V~5V |
| Ölçüm aralığı: | 0V~5V | Kanal örnekleme zamanı: | 0.1S |
| Zaman doğruluğu: | ±0.01% | Koşulları kaydedin: | Zaman△T：1s~60dk |
| Vurgulamak: | 18KW 18650 pil kapasitesi test cihazı,Silindirik 18650 pil kapasitesi test cihazı,Silindirik pil deşarj analizörü |
||
Ürün Açıklaması
Silindirik Hücre Şekillendirme ve Derecelendirme Test Cihazı 512 Kanal 18650 Lityum Polimer Pil Kapasite Test Cihazı Test Cihazları
Ürün Açıklaması
Ekipman Kanal Sayısı: Toplamda 512 kanal
Genel Boyut: 1620(G)*550(D)*1840(Y)mm
Kasa Rengi: Standart kirli beyaz (özelleştirilebilir)
Fikstür Formu: Üst pozitif ve alt negatif, fikstür (sivri/düz/iki parça) isteğe bağlı
Armatür Aralığı: 40mm
Destek Pilinin Yüksekliği: 100 mm içinde ayarlanabilir
Çalışma Güç Kaynağı: Üç fazlı beş telli AC380V±10%,50HZ
Çalışma Gücü Tüketimi: ≤ 9KW
Çalışma Ortamı: Sıcaklık 0-40 ℃, bağıl nem ≤ %80
Isı Yayılım Modu: Doğal hava girişi ve yukarı doğru egzoz
Ürün Özellikleri
Voltaj Ölçüm Aralığı: 0-5V
Pil Voltaj Aralığı: 0-4,5V Şarj;4.5-2V deşarj
Sabit Voltaj Aralığı: 2.5-4.5V
Voltaj Doğruluğu: ±( 1‰ okuma + 1‰ tam ölçek)
Voltaj Çözünürlüğü: 1mV
Gerilim Kararlılığı: ≤ 1‰
Akım Aralığı: Şarj Ediyor20mA-2A;Deşarj 20mA-2A
Akım Doğruluğu: ±( 1‰ okuma + 1‰ tam ölçek)
Mevcut Çözünürlük: 1mA
Mevcut Kararlılık: < 1‰
Ürün Avantajları
Kontrol Modu: Yazılım kurulumu, bilgisayar bağlantısı, ekipman çalışması, tüm kabin kontrolü
İletişim Modu: Seri port, baud hızı 57600
Proses Ayarı: 32 adıma ve 256 döngüye kadar ayarlanabilir
Şarj Modu: Sabit akım, sabit voltaj, sabit akım ve sabit voltaj
Şarj Kesme Koşulları: Gerilim, akım, zaman, kapasite
Deşarj Modu: Sabit akım
Deşarj Kesme Koşulları: Gerilim, zaman, kapasite
Koruma Fonksiyonu: Aşırı voltaj, düşük voltaj, aşırı akım, düşük akım, aşırı kapasite koruması, kapanma koruması, veri kesme noktası kurtarma
Zaman Aralığı: 0-30000 dakika içinde herhangi bir ayar, zaman birimi: min
Zaman Hassasiyeti: ≤±1‰
Numune İnceleme Süresi: ≤ 8S
Minimum Veri Kayıt Sıklığı: ≤8S
Akü Sıralama: Kapasite, zaman, açık devre voltajı, deşarj platformu vb.
Veri İşleme: Voltaj, akım, zaman ve kapasite gibi verileri kaydedebilir, sabit akım şarj oranını, kapasite kaybını, deşarj verimliliğini, ortalama voltajı, medyan voltajı ve diğer verileri otomatik olarak hesaplayabilir ve veri eğrisi ve döngü diyagramı sağlayabilir;Çıktı oluşturulan metin, Excel, kelime veya MDB veritabanı formatı dosyası.
Ürün özellikleri
|
Kanal voltajı ve
akım |
5V/3A
|
|||
|
Kanal numarası
|
512 Kanal
|
|||
|
Kanal başına paralel birim numarası
|
1
|
|||
|
Giriş AC tipi
|
3 fazlı AC380V ±10%/50Hz
|
|||
|
Maksimum giriş gücü
|
18KW
|
|||
|
Gürültü
|
≤65dB
|
|||
|
AC güç kaynağı kablolama modu
|
Üç fazlı beş telli bağlantı
|
|||
|
güç faktörü
güç kaynağı |
≥0.99(Yük gücü, nominal gücün %30'undan fazladır)
|
|||
|
Toplam akım bozulma oranı
|
THD≤5%
|
|||
|
Dönüşüm verimliliği
|
Her bağlantı dönüşüm verimliliği %85'in üzerindedir
|
|||
|
|
Sabit voltaj ayarı
Aralık |
Şarj: 0.02V~5V
|
||
|
Minimum deşarj voltajı
|
Boşaltma:1V~5V
|
|||
|
Ölçüm aralığı
|
0V~5V
|
|||
|
voltaj çözünürlüğü
|
0.1mV
|
|||
|
Kontrol doğruluğu
|
±(0.05%RD+0.05%FS)
|
|||
|
Ölçüm doğruluğu
|
±(0.05%RD+0.05%FS)
|
|||
|
|
Şarj akımı ayar aralığı
|
0.02A~3A
|
||
|
Akım ayar aralığını boşaltma
|
0.02A~3A
|
|||
|
Ölçüm aralığı
|
0A~3A
|
|||
|
mevcut çözünürlük
|
16 Bit AD,DA
|
|||
|
Kontrol doğruluğu
|
±(0.05%RD+0.05%FS)
|
|||
|
Ölçüm doğruluğu
|
±(0.05%RD+0.05%FS)
|
|||
|
Sıcaklık kayması
|
25PPM/℃
|
|||
|
Güç
|
Tek kanal maksimum
çıkış gücü |
30W
|
||
|
|
kanal örnekleme
zaman |
0.1s
|
||
|
Mevcut yanıt süresi
|
Maksimum akım yükselme süresi 20ms |
|||
|
Zaman aralığını ayarlayan adımlar
|
1dk~1024dk
|
|||
|
Zaman
kesinlik |
±0.01%
|
|||
|
Adım ayar modu
|
Form düzenleyici (Maksimum çalışma adımları: 128)
|
|||
|
Veri kayıtları
|
Koşulları kaydedin
|
Zaman△T:1s~60dk
|
||
|
Doluyor
|
Şarj modu
|
Sabit akım şarjı , Sabit voltaj şarjı , Sabit akım
ve sabit voltajlı şarj, sabit güçlü şarj, sabit dirençli şarj |
||
|
Durdurma koşulu
|
Gerilim, Akım, Zaman ve Kapasite,－ΔV
|
|||
|
boşaltma
|
boşaltma modu
|
Sabit akım deşarjı, sabit güç deşarjı, sabit direnç deşarjı
|
||
|
Durdurma koşulları
|
Gerilim, Akım, Zaman ve Kapasite
|
|||
|
Döngü
|
Döngü sayısı
|
1~30000 kez
|
||
|
Tek çevrim çalışma adımları
|
128
|
|||
|
|
Donanım koruması
|
Pil ters bağlantı koruması
|
||
|
Kısa devre koruması
|
||||
|
Zayıf pil temas koruması
|
||||
|
Akü voltajı çift devre koruma ölçümü
|
||||
|
Yazılım koruması
|
Elektrik kesintisi olduğunda veri koruması
|
|||
|
Ağ çevrimdışı veri koruması
|
||||
|
Eşik gerilimi ve Maksimum gerilim, Minimum akım, Akım limiti, Limit kapasite ve Limit sıcaklık parametresi
koruma ayarı |
||||
|
Kanal özellikleri
|
Çift kapalı döngü yapısı ile, sabit akım sabit voltaj dönüşümü, etkili bir şekilde olabilen yumuşak geçiş olabilir.
pillere akım sıçramasını ve büyük akım etkisini önleyin, pilleri koruyun |
|||
|
Kanal kontrol modu
|
Bağımsız çalışma adımları için her kanal Ayarları kontrolü
|
|||
|
Veri tabanı
|
SQL, MySQL, ACCESS veritabanı merkezi yönetimi, test verileri, üretim yürütme sistemi (MES) ile uyumlu
Ekipman, verilen farklı ekipmanın veri toplama ve kontrol parametrelerini ve iletişim hata ayıklamasını kolaylaştırmak ve bakım (veritabanı formatı müşterinin ihtiyacına göre özelleştirilebilir) |
|||
|
Veri çıkış modu
|
Excel, Metin
|
|||
|
Eğri tipi
|
Gerilim/zaman eğrisi, Akım/zaman dahil olmak üzere her pilin sürecinde ilgili ilişki eğrisini çizebilir
eğri, Kapasite/zaman eğri ve kapasite/gerilim eğrisi |
|||
|
Barkod tarama
|
Piller aracılığıyla barkod desteği barkod tarama işlevi
|
|||
|
Geçmiş veri yönetimi ve izlenebilirlik
|
||||
|
Üstbilgisayarı bağlamanın iletişim modu
|
TCP/IP protokolüne dayalı |
|||
|
İletişim arayüzü
|
Ağ bağlantı noktası (RJ45), 10M~1000M kendi kendine uyarlama
|
|||
|
Sistem genişletme
|
İletişimi genişletmek için anahtarlar ve yönlendiriciler aracılığıyla
|
|||
|
Kabin tipi
|
Silindirik, yumuşak paket, kare alüminyum gövdeye uyum sağlamak için
|
|||
|
Dolap boyutu
|
Uzunluk, genişlik, yükseklik: 1600mm×600×1875mm
|
|||
|
IP Koruma derecesi
|
IP40
|
|||
Pil şarj ve deşarj derecelendirme makinesi ayrıntıları
