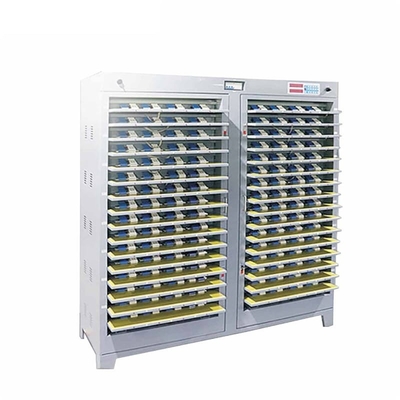

18650 Pil için Li İyon Pil Hücresi Derecelendirme Makinesi 512 Kanal 4.5V
Ürün ayrıntıları:
| Menşe yeri: | ÇİN |
| Marka adı: | XWELL |
| Sertifika: | CE |
| Model numarası: | S11-512-6A |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 parça |
|---|---|
| Fiyat: | USD 7900/pcs |
| Ambalaj bilgileri: | Tahta kutu |
| Teslim süresi: | 15-20 Gün |
| Ödeme koşulları: | T/T, Western Union, L/C |
| Yetenek temini: | ayda 100 adet |
|
Detay Bilgi |
|||
| Kanal numarası: | 512 | İş akışı kontrol yöntemi: | Tüm Kabin kontrolü |
|---|---|---|---|
| Şarj modeli: | Sabit voltaj, sabit akım | Şarj kesme koşulu: | Gerilim, akım, zaman, kapasite |
| Deşarj Modu: | sabit akım | Deşarj kesme koşulu: | Gerilim, zaman, kapasite |
| Örnekleme inceleme döngüsü: | ≤10s | Gerilim ölçüm aralığı: | Şarj: 0~4.5V,Deşarj:4.5~2.5V |
| Akü voltaj aralığı: | 3~4.5V | Voltaj Doğruluğu: | ±(0.05%RD+0.1%FS) |
| Vurgulamak: | Li İyon Pil Hücresi Derecelendirme Makinesi,4.5V Pil Hücresi Derecelendirme Makinesi,512 Kanal 18650 yük test cihazı |
||
Ürün Açıklaması
512 Kanal Li ion 18650 Pil Deşarj Kapasitesi Test Cihazı Analiz Cihazı Denetleyicisi
Ürün Açıklaması

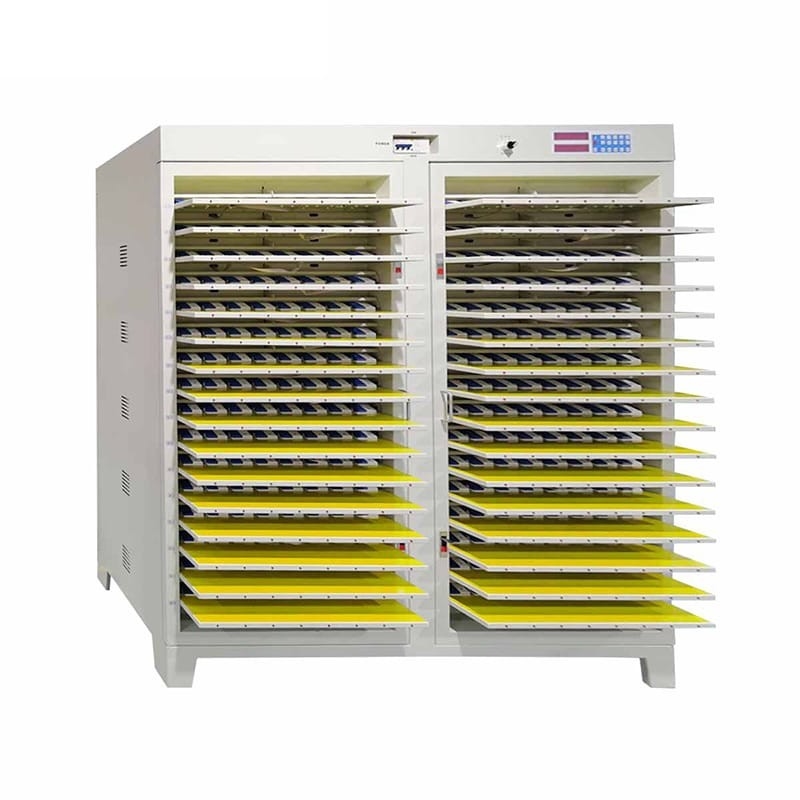

TOB-512-2L Cihaz esas olarak bir iletişim arayüzünden ve bir pil algılama kabininden oluşur.Pil test kabini, pil kelepçesi ve yerleştirme fikstürü için bir plaka gövdesi, sabit akım sabit voltaj kaynağı, kayıt kontrol devresi, örnekleme devresi, tek çipli bir mikro bilgisayar ve bir kontrol panelinden oluşur.
Ürün Özellikleri
1. Her ekipman, voltaj aralığındaki 512 adet hücre için sabit akım, sabit voltaj şarjı ve sabit akım deşarjı yapabilir.
2. Sabit akım-sabit voltaj güç kaynağı, sabit akımdan sabit voltaja darbesiz geçiş, özellikle lityum iyon pil şarj gereksinimleri için uygundur
3. Cihaz, kontrol merkezi olarak AVR tek çipli bilgisayarı benimser ve üst bilgisayar tarafından kontrol edilebilen çevresel örnekleme devresi ile işbirliği yapar.Bilgisayara bağlandığında tüm kanalların tam şarj ve deşarj eğrisi kaydedilebilir veya üst bilgisayardan ayrılarak kontrol paneli ile çalıştırılabilir.Sabit akım sabit voltaj şarjı, sabit akım deşarj testi, zamana göre sıralama vb.
4. Her pilin kendi bağımsız sabit akımı ve sabit voltaj kaynağı vardır ve kendi kendini oluşturan döngü birbirini etkilemez.
5. Akü armatürlerinin her birinin üzerine çalışma durumu göstergesi olarak birer adet LED takılır ve deşarj tamamlandığında akü kapasite sıralamasını belirtmek için kullanılabilir.
6. Her akü voltajının gerçek zamanlı tespiti, şarj olurken, ilk sabit akım şarjı, akü voltajı ayarlanan değere ulaştığında, ayarlanan süre veya mevcut sonlandırma koşulu karşılandığında, sabit voltaj şarjına sorunsuz bir şekilde aktarılır, şarj sona erer .Sabit akım boşaldığında akü voltajı ayarlanan değerin altına düştüğünde deşarj sona erer ve ilgili akü göstergesi yanar.
7. Güç kesintisi koruma işleviyle, güç geri geldikten sonra orijinal iş akışı çalışmaya devam edebilir
8. Üst bilgisayar 32 çalışma adımı parametresi ve 256 döngü ayarlayabilir.Her üst bilgisayar, 1 ila 15 set tek çipli mikro bilgisayar sistemini bağlayabilir. (10 setin altında önerin)
9. Destekleyici yazılım özellikleri
1) .Her pilin voltajı, akımı, zamanı ve kapasitesi gibi verileri görüntülemek ve ilgili çalışma durumunu ve anormal koşulları çeşitli renklerde görüntülemek için grafik çalışma arayüzünü kullanın.
2) İsteğe bağlı bölümlere ayrılmış pil kapasitesi göstergesi (100 bölüme kadar)
3) Veri noktaları, tam bir şarj ve deşarj eğrisi verileri oluşturmak için değişen voltaj, akım ve zamana göre kaydedilebilir ve eğri veri noktalarının zaman aralığı ≤10 saniyedir.
4) Çeşitli koşullar altında (kapasite, zaman, açık
devre gerilimi, deşarj platformu vb.)
5) Sabit akım şarj oranı, kapasite kaybı, deşarj verimliliği, ortalama voltaj, medyan voltaj vb. Otomatik hesaplama.
6) Operatör izin ayarı, hiyerarşik işlem
7) Şarj ve deşarj eğrisini, döngü diyagramını görüntüleyebilir
Ürün özellikleri
| Kanal No. | 512 |
| İş akışı kontrol yöntemi | Tüm Kabin kontrolü |
| Şarj modeli | Sabit voltaj, sabit akım |
| Şarj kesme koşulu | Gerilim, akım, zaman, kapasite |
| Deşarj modu | sabit akım |
| Deşarj kesme koşulu | Gerilim, zaman, kapasite |
| Örnekleme inceleme döngüsü | ≤10s |
| Gerilim ölçüm aralığı | 0~5V, Çözünürlük 1mV |
| Akü voltaj aralığı | Şarj: 0~4,5V, Deşarj: 4,5~2,5V |
| Sabit voltaj aralığı | 3~4.5V |
| Gerilim doğruluğu | ±(0.05%RD+0.1%FS) |
| Geçerli aralık | Şarj:0.01-2A,Deşarj:0.01-2A,Çözünürlük:1mA |
| Mevcut doğruluk | ±(0.1%RD+0.1%FS) |
| Zaman Ayar Aralığı | 0~30000 dakika içindeki herhangi bir ayar, zaman birimi min. |
| Zaman doğruluğu | ≤±0.1% |
| Kelepçe tipi | Dört telli yöntem fikstürü |
| Kelepçe ayar aralığı | 10mm-90mm |
| Destek pil tipi | silindir hücre |
| Voltaj kaynağı | 3 faz 4 telli , AC380V±5% , 50HZ , Güç tüketimi15KW |
| iletişim yöntemi | RS485, Baud hızı 57600 |
| makine boyutu | 1440mm(uzunluk)×500mm(genişlik)×1840mm(yükseklik |
| çalışma ortamı | Sıcaklık: 0-40 ℃, ilgili sıcaklık ≤85% |
| Tam yük çalışma akımı | 15A'e kadar faz hattı, 3A'ya kadar sıfır hattı |
| Cihaz başlangıç akımı | Hava anahtarı kapanma anı yaklaşık 60A |
| KB | Yaklaşık 300kg |
|
Sistem ana |
Bilgisayar sisteminin minimum konfigürasyonu: P4'ün üzerinde CPU, 2G'nin üzerinde bellek, 200G'nin üzerinde sabit disk alanı, EGA/VGA renkli ekran, bir CD-ROM, bir fare, MicrosoftTM Windows XP ve üzeri, bir kullanılabilir RS232 seri iletişim portu, Windows desteği Yazıcı .Bilgisayar sistemi kullanıcı tarafından bağımsızdır ve mikrobilgisayar sistemlerinin sayısı gerçek ihtiyaçlara göre belirlenir. |
XWELL, silindirik hücreler ve prizmatik hücreler için her türlü pil derecelendirme makinesini tedarik eder
