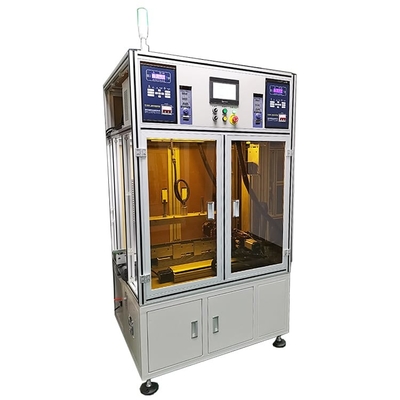

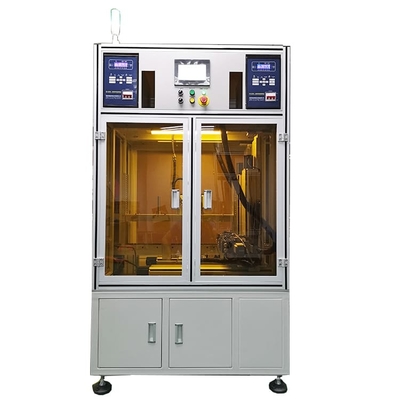

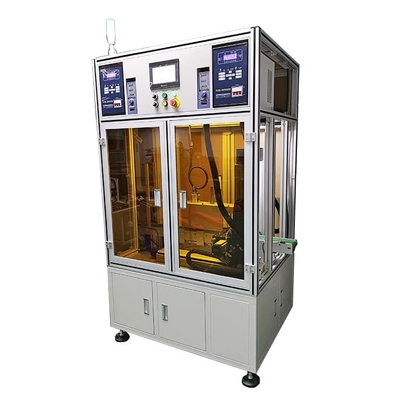

Lityum Piller için Çift Kafa Nokta Kaynakçı Çift Taraflı 50HZ

Çift Kafa Kaynak Makinesi Lityum Pil Nokta Kaynak Makinesi

Ürün Açıklaması

1.1 Güç: 8KW,AC 380V,50HZ
1.2 Hava basıncı;0.4-0.6 Mpa
1.3 Uygulanan aralık: Güç pili çekirdeği 18650 / 26650'nin seri ve paralel kombinasyonu, çok paralel ve çok seri kombinasyonu, elektrikli alet pili, salıncaklı araç aküsü, akümülatör takımı, 26650 pil takımı, 32650 pil takımı, elektrikli bisiklet aküsü, vb. .
1.4 Max stoke: örnek 18650 pil çekirdeği, maksimum vuruş: Y - ekseni 35 adet çekirdek * Z - ekseni 20 adet çekirdek, daha büyük bir strok gerekiyorsa, özelleştirilmesi gerekir.
1.5 Uygun kaynak iğnesi: Çap 4 - 4 * 6 ithal düz başlı kaynak iğnesi (çıkıntı noktası kaynağı), çap 1.5 * 80mm (nokta kaynağı)
1.6 Uygun nikel genişliği: Nikel oluşturma
1.7 Punta kaynak kalıbı ön giriş ve çıkış tipi özelleştirilebilir (Otomatik üretim hattı kullanımı için uygundur)
1.8 Uygun nikel kalınlığı: 0,1 mm - 0,3 mm (0,21 - 0,3 mm kalınlık, nikelin oluklu olması gerekir)
1.9 Üretim verimliliği: saatte yaklaşık 4000 ADET - 5000 ADET
1.10 Kaynak makinesi: MD-ADW modeli, iki takım

• Hızlı hızlı nokta kaynağı (2-10ms)
• Düşük sıcaklıkta kaynak noktası
• Gerçek zamanlı izleme kaynağı
• Kaynak tamamlama sinyali ile kaynak süresinden tasarruf edin
• Punta kaynak spesifikasyon kaynağı ayarlanabilir (Pozitif ve negatif farklı akımlar kullanılarak kaynak yapılır)
• Aynı pil pozitif nokta kaynağı ayarlanabilir ve negatif nokta kaynağı yapmaz
• Nokta kaynağı sırasında akım çok küçük veya anormal, makine otomatik olarak alarm verir ve durur

1.11 Kaynak etkisi: iyi kaynak tutarlılığı, düzgün lehim bağlantıları ve güzel
1.12 Üç çeşit nokta kaynağı veri girişi:

• Nokta vuruşlu giriş yöntemi
• Dizi giriş yöntemi
• U disk içe aktarma yöntemi, nokta kaynak verilerini U diske depolayın, doğrudan makineye aktarın, (U disk CAD DXF verileri tek geçişle dokunmatik ekrana aktarılır, daha sonra dokunmatik ekrandan toplu olarak U'ya aktarılabilir disk ve daha sonra kullanmak için diğer makinelere aktarılır)

1.13 Kaynak kalıbı adı: Çince ve İngilizce Giriş Becerisi
1.14 Kontrol bileşeni: 7 inç dokunmatik ekran, 6 eksenli yüksek hızlı PLC programlayıcı, 3 eksenli 750 W servo motor, 2 eksenli 400 W servo motor sürücü elektrikli kaynak kafası
1.15 Atıkları azaltmak için nikel şerit oluşturmayı kullanır
1.16 Ekipman hata ayıklama basit, öğrenmesi kolay ve anlaşılması kolay, modeli hızlı bir şekilde değiştirin (0-199 grup verisi çağrılabilir)
1.17 Kaynak kafası gücü: Elektrikli servo
1.18 Bitmiş pil fikstür kalıbı: 1 takım izolasyon elektrikli ahşap fikstür (2 adet)
1.19 Garanti: bir yıllık sınırlı garanti ve ömür boyu destek
1.20 Cihaz bir arıza alarmı ile birlikte gelir, arızayı komut istemine göre temizleyin
1.21 Boyut: L1100*W900*H1930MM
1.22 Ağırlık: yaklaşık 350kg

Ürün Özellikleri

1. 7 inç LCD dokunmatik ekran ve gömülü endüstriyel kontrol akıllı işletim sistemi kullanma;
2. En Kaliteli servo motorlar ve hassas lineer modül, doğru kaynak, istikrarlı yer değiştirme ve uzun hizmet ömrü sağlar;
3. Program ayarları, isteğe bağlı nokta vuruşlu ve standart dizi modunu, CAD eşleme işlevini, 99 program grubunu depolamayı destekler;
4. Sürekli başlatma, kesme noktası başlatma, sanal kaynak, kaçak kaynak alarmı ve onarım kaynağı.
5. Kaynak güç kaynağının, gerçek çıkış akımını gerçek zamanlı olarak izleyebilen kendi akım izleme işlevi vardır.
6. Mükemmel tasarım, armatürlerin hafif kaldırılması ve boşaltılması, hareket yapısının iyi sertliği ve kaynak doğruluğunun uzun vadeli kararlılığı.
5. Kararlı kaynak gücü çıkışı

Ürün Avantajları

1. Manuel programlama, CAD haritası, öğrenmesi kolay, üretim hattı çalışanları tamamen yetkin olabilir.
2. Üretim sayma işlevi, üretim miktarını ayarlayın ve çıktı tamamlandığında otomatik olarak durur.
3. Kaynak iğnesi telafi işlevi, kaynak iğnesi sayısını ayarlayın ve sayıya ulaşıldığında kaynak iğnesi bakımını otomatik olarak hatırlatın
4. Alüminyum alaşımlı çerçeve, ithal akrilik koruma plakası, güzel ve zarif, güçlü teknoloji anlayışı, üretim güvenlik faktörünü iyileştirmek için görsel çalışma.

Ürün özellikleri

Ürün uygulaması

İlgili fikstür ile MD-ADW, 18650, 21700,26650, 32650,32700 ve diğer silindirik pilleri kaynaklayabilir, ayrıca çeşitli silindirik pil, kare pil, düğme pil vb. için özelleştirilebilir.

Ürün Operasyonu

1. Dokunmatik ekranda kaynak parametrelerinin ayarlanması.(Aynı ürün sadece bir kez ayarlanmalıdır)
2. Batarya paketini içeren armatürü hızlı kenetleme konumuna getirin.
3. Başlat düğmesine basın, MD-ADW tüm kaynak işlemlerini otomatik olarak tamamlar.
4. Operatörün yeni armatürü (pil paketi) değiştirmesini istemek için MD-ADW sesi.
