380V Lityum Pil Kaynak Makinesi, 400 Mm Punta Kaynak Makinesi 18650
Ürün ayrıntıları:
Menşe yeri: | ÇİN |
Marka adı: | XWELL |
Sertifika: | CE |
Model numarası: | MD-ASW |
Ödeme & teslimat koşulları:
Min sipariş miktarı: | 1 parça |
---|---|
Fiyat: | USD 6000 - 12000 / pcs |
Ambalaj bilgileri: | Tahta kutu |
Teslim süresi: | 10-15 gün |
Ödeme koşulları: | T/T, Western Union, L/C |
Yetenek temini: | ayda 100 ADET |
Detay Bilgi |
|||
Pil Türü: | MD-ASW Lityum Pil Nokta Kaynak Makinası | İletim modu: | Kılavuz raylı Tayvan hassas vida |
---|---|---|---|
Maksimum yük elektrik çekirdekleri: | X direction: 26; X yönü: 26; Y direction: 26 Y yönü: 26 | X ekseni stroku: | 400 mm |
Y ekseni stroku: | 400 mm | Sürüş modu: | step servo motor |
Kaynak Akımı: | 5000A 8000A | Gerilim: | 220V ve 380V |
Güç: | 4000W | ||
Vurgulamak: | 380V lityum pil kaynak makinesi,400 mm lityum pil kaynak makinesi,nokta kaynak makinesi 18650 |
Ürün Açıklaması
Pil Paketi için Otomatik Tek Taraflı Döner 18650 Lityum Pil Nokta Kaynak Makinesi
Ürün Açıklaması
Bu Otomatik Punta Kaynağı 18650 Hücreler Tek Taraflı Punta Kaynak Makinesi, 18650,26650,32650 silindir pil paketi otomatik punta kaynağı için kullanılır.
Ürün Özellikleri
1. Güç: 4KW,220V/380V AC Girişi,50HZ
2. Hava;0.4-0.6Mpa, Su yok, kirlilik yok
3. Uygun hücre aralığı: 14500/18500/18650/18730/21700/26650/32700/4680 Serisi ve hücrenin paralel kombinasyonu, çok paralel ve çok seri kombinasyonu
4. Pil paketlerinin üretimi için uygundur: elektrikli alet pilleri, bükümlü araba pilleri, enerji depolama pil paketleri, scooter pilleri, elektrikli araç pilleri vb.
5. Maksimum vuruş: X ekseni 400MM, Y ekseni 400MM, daha fazlasına ihtiyacınız varsa, özelleştirilmesi gerekir
6. Nikel levha genişliği için uygundur: kalıplanmış nikel levha / darbeli nikel levha (özelleştirme sırasında onaylayın)
7. Nikel sac kalınlığı için uygundur: 0.1MM---0.3MM (0.21-0.3MM kalınlığında nikel sacın oluklu olması gerekir)
8. Üretim verimliliği: yaklaşık 2000-2500PCS hücre/saat
9. Standart nokta kaynak makinesi: 5000A/8000A DC nokta kaynak güç kaynağı, bir set
- Hızlı punta kaynak hızı (2-10ms),
- düşük nokta sıcaklığı
- Kaynak tamamlama sinyali ile kaynağın (akım veya patlama altında) gerçek zamanlı izlenmesi, kaynak süresinden tasarruf
- Nokta kaynağı standart kaynağı ayarlayabilir (pozitif ve negatif elektrotlar sırasıyla farklı akımlarla kaynaklanır)
- Akım çok küçükse veya punta kaynağı sırasında bir anormallik varsa, makine otomatik olarak alarm verir ve makineyi durdurur.
10. Kaynakçı etkisi: çok iyi kaynak tutarlılığı, tek tip lehim bağlantıları ve güzel görünüm
11. Üç çeşit nokta kaynağı veri girişi: Nokta vuruşlu giriş yöntemi Dizi giriş yöntemi U disk içe aktarma yöntemi, nokta kaynak verilerini bir U diske kaydedin ve doğrudan makineye aktarın.(U disk CAD DXF verileri tek seferde dokunmatik ekrana aktarılır ve daha sonra dokunmatik ekrandan U diske toplu olarak dışa aktarılabilir ve ardından bir kerede diğer makinelere aktarılabilir.)
12. Punta kaynak kalıbı model adı: Çince ve İngilizce giriş
14. Ekran arayüzü: 7 inç renkli dokunmatik ekran, Çince ve İngilizce olarak görüntülenebilir
15. Kontrol cihazı: 5 eksenli yüksek hızlı PLC programlayıcı, 3 eksenli servo motor, 1 eksenli 400W servo motor sürücü elektrikli kaynak kafası
16. Nikel kayış, israfı azaltmak için şekillendirilmiş nikel kayışı benimser
17. Ekipman hata ayıklama basit, öğrenmesi ve anlaması kolay ve model değiştirme hızı hızlı (0-99 veri grubu aktarılabilir)
18. Kaynak kafası gücü: servo elektrik
19. Ekipmanın kendi arıza alarmı vardır, arızayı komut istemine göre silin
20. Boyut: L900 * W900 * H1750MM
21. Ağırlık: 200KG
Ürün Avantajları
1. İşlev: Pil paketi için otomatik kaynak makinesi
2. Uygulanan aralık: Silindirik pil takımı için
3. Uygun nikel kalınlığı: 0.1mm-0.3mm
4. Nokta kaynağı etkili alanı: X ekseni 400 mm, Y ekseni 400 mm
Ürün özellikleri
Model numarası. | MD-ASW |
Y ekseni hareketi | 400 mm (özelleştirilebilir) |
X ekseni hareketi | 400 mm (özelleştirilebilir) |
Maksimum nokta kaynak hızı | 0,35 sn/nokta (1 saat: yaklaşık 2800 birim18650 hücre) |
Motor sürücü hızı | 1000 mm/S |
Dönüş açısı | 180° |
Maksimum yük elektrik çekirdekleri | X yönü: 26;Y yönü: 26 |
Yetenekli dosya grubu depolama | 99 grup |
İşletim sistemi | gömülü sistem insan-makine arayüzü |
İletim modu | Kılavuz raylı Tayvan hassas vida |
Sürüş modu | step servo motor |
Tekrar konumlandırma doğruluğu | ±0.02mm |
Boyutlar | U: 900 mm, G: 900 mm, Y: 1750 mm |
Güç | 4000W |
Makina ağırlığı | 200kg |
Y ekseninin maksimum taşıma ağırlığı | 35kg |
Giriş güç kaynağı | tek fazlı AC 220V/50Hz |
Hava Kaynağı | 0.4-0.6 Mpa |
Ürün uygulaması

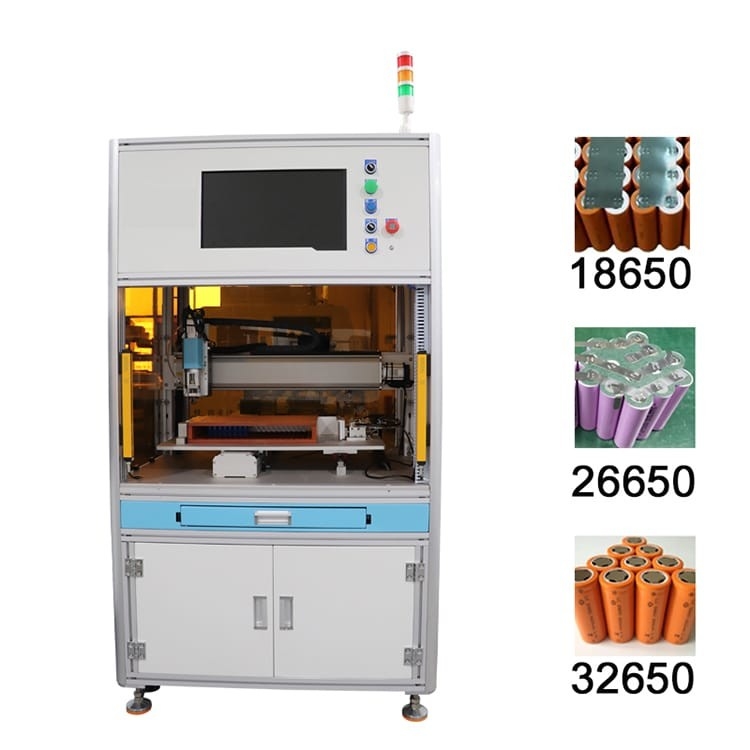

İlgili fikstür ile, nokta kaynak makinesi 18650, 26650, 32650, 4680 ve diğer silindirik pilleri kaynaklayabilir, ayrıca çeşitli silindirik pil, kare pil, düğme pil vb. için özelleştirilebilir.
Ürün Operasyonu
1. Dokunmatik ekranda kaynak parametrelerinin ayarlanması.(Aynı ürün sadece bir kez ayarlanmalıdır)
2. Batarya paketini içeren armatürü hızlı kenetleme konumuna getirin.
3. Başlat düğmesine basın, makine tüm kaynak işlemlerini otomatik olarak tamamlar.
4. Kaynakçı sesi, operatörün yeni fikstürü (akü paketi) değiştirmesini ister.

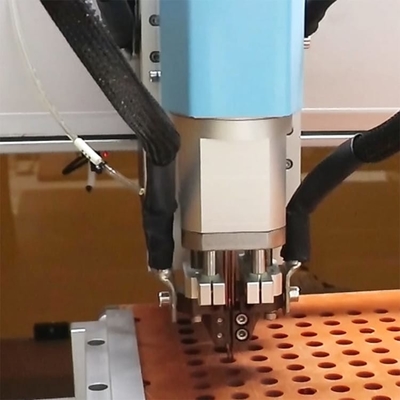

Döner başlı tek taraflı punta kaynak makinesi detayları
