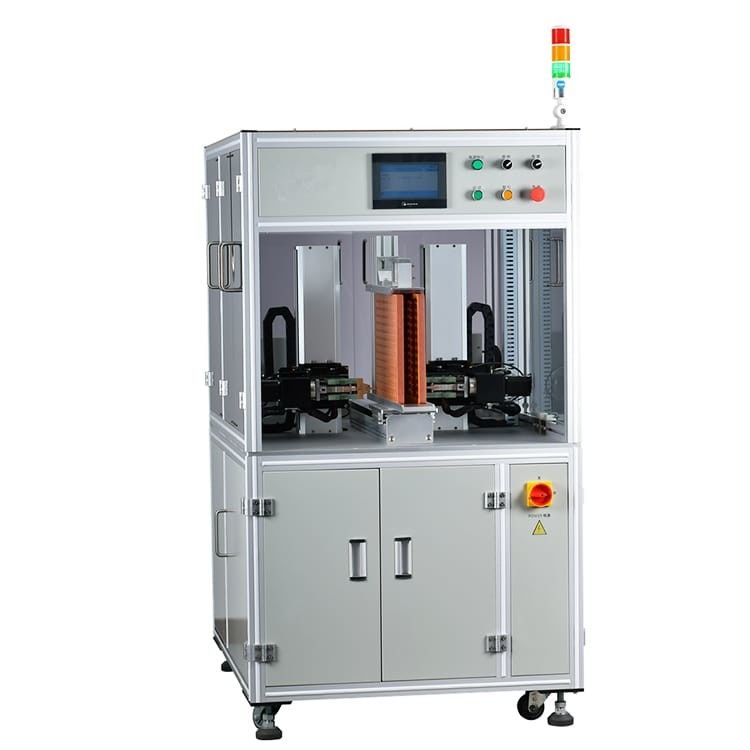

Lityum İyon Pil 18650 için Çift Taraflı Punta Kaynak Makinesi

Ürün Açıklaması

Otomatik Çift Taraflı CNC 18650 Silindirik Pil Punta Kaynak Makinesi

Ürün Açıklaması

Otomatik Akü Grubu Punta Kaynakçısı, fabrikada uygun akü grubu punta kaynağı ve montajına, CNC'ye dayalı otomatik işleme teknolojisinin genel bir platformudur.Manuel punta kaynak makinesi ile karşılaştırıldığında, kaynağın verimliliği ve doğruluğu büyük ölçüde iyileştirildi.İnsancıl tasarım, işlemi ve hata ayıklamayı çok kolay ve kullanışlı hale getirir.Yerleşik bileşenlerin tasarımı, görünümü daha özlü hale getirir.CNC kaynak makinesi de sunabiliriz.Daha fazla bilgi için bize soruşturma hoş geldiniz.

Ürün Özellikleri

1.1 Güç: 3 fazlı AC 380V
1.2 Hava basıncı;0.4-0.6Mpa
1.3 Uygulanan aralık: Güç pili çekirdeği 18650 / 26650'nin seri ve paralel kombinasyonu, çok paralel ve çok seri kombinasyonu, elektrikli alet pili, salıncaklı araç aküsü, akümülatör takımı, 26650 pil takımı, 32650 pil takımı, elektrikli bisiklet aküsü, vb. .
1.4 Max stoke: örneğin 18650 pil çekirdeği, maksimum stoke: X ekseni 35 adet çekirdek* Y ekseni 20 adet çekirdek, daha büyük bir vuruş gerekiyorsa, özelleştirilmesi gerekir.
1.5 Uygun kaynak iğnesi: Çap 4 - 4 * 6 ithal düz başlı kaynak iğnesi (çıkıntı noktası kaynağı), çap 1.5 * 100mm (nokta kaynağı)
1.6 Uygun nikel genişliği: Nikel oluşturma
1.7 Punta kaynak kalıbı ön giriş ve çıkış tipi özelleştirilebilir (Otomatik üretim hattı kullanımı için uygundur)
1.8 Özelleştirilebilir otomatik taşlama iğnesi işlevi
1.9 Uygun nikel kalınlığı: 0.1mm-0.3mm
1.10 Üretim verimliliği: saatte yaklaşık 4000 ADET - 5000 ADET
1.11 Kaynak makinesi: 5000A/8000A modeli, iki takım

• Standart nokta kaynakçı: 5000A/8000A, 2 takım
• Hızlı hızlı nokta kaynağı (2-10ms)
• Düşük sıcaklıkta kaynak noktası
• Gerçek zamanlı izleme kaynağı
• Kaynak tamamlama sinyali ile kaynak süresinden tasarruf edin
• Punta kaynak spesifikasyon kaynağı ayarlanabilir (Pozitif ve negatif farklı akımlar kullanılarak kaynaklanır)
• Aynı pil pozitif nokta kaynağı ayarlanabilir ve negatif nokta kaynağı yapmaz
• Nokta kaynağı sırasında akım çok küçük veya anormal, makine otomatik olarak alarm verir ve durur

1.12 Kaynak etkisi: iyi kaynak tutarlılığı, düzgün lehim bağlantıları ve güzel
1.13 Üç çeşit nokta kaynağı veri girişi:

• Nokta vuruşlu giriş yöntemi
• Dizi giriş yöntemi
• Disk içe aktarma yöntemi, nokta kaynak verilerini U diske depolayın, doğrudan makineye aktarın, (U disk CAD DXF verileri dokunmatik ekrana tek geçişle aktarılır, daha sonra dokunmatik ekrandan toplu olarak U diske aktarılabilir ve daha sonra kullanmak için diğer makinelere aktarılır)

1.14 Kaynak kalıbı adı: Çince ve İngilizce Giriş Becerisi
1.15 Kontrol bileşeni: 7 inç dokunmatik ekran, 6 eksenli yüksek hızlı PLC programlayıcı, 3 eksenli 750 W servo motor, 2 eksenli 400 W servo motor sürücü elektrikli kaynak kafası
1.16 Atıkları azaltmak için nikel şerit oluşturmayı kullanır
1.17 Ekipman hata ayıklama basit, öğrenmesi kolay ve anlaşılması kolay, modeli hızlı bir şekilde değiştirin (0-199 grup verisi çağrılabilir)
1.18 Kaynak kafası gücü: Elektrikli servo
1.19 Bitmiş pil fikstür kalıbı: 1 takım izolasyon elektrikli ahşap fikstür (2 adet)
1.20 Garanti: bir yıllık sınırlı garanti ve ömür boyu destek
1.21 Cihaz bir arıza alarmı ile birlikte gelir, arızayı komut istemine göre temizleyin
1.22 Boyut: L1100*W900*H1930MM
1.23 Ağırlık: yaklaşık 350kg

Ürün Avantajları

1. Kaynak vuruşu özelleştirilebilir
2. Çeşitli pil takımları için uygundur
3. Yüksek hızlı kaynak
4. 7 inç dokunmatik ekran, daha rahat kullanım, daha net görüntü
5. Kaynak kafası, nokta kaynak iğnesi sıcaklığının kaynak kalitesi üzerindeki etkisini etkili bir şekilde azaltabilen hava soğutma veya su soğutma işlevine sahiptir.
6. 99 dosya grubuna kadar saklayabilir, dosyanın aranması kolaydır,
karmaşık hat değiştirme işlemi gerektirmez
7. Lehim piminin değiştirilmesinden veya diğer nedenlerden kaynaklanan nokta kayması için kalibre edilebilen, lehim bağlantılarının toplam kayması için tek tuşla kalibrasyon işlevi
8. Elektrikli veya pnömatik punta kaynak makinesi isteğe bağlıdır

Ürün özellikleri

Ürün uygulaması

MD-ADW elektrikli alet aküsü, burulma araba aküsü, Enerji Depolama Akü Paketi, Scooter Elektrikli Araç Aküsü vb. için kullanılabilir. Manuel punta kaynağı ile karşılaştırıldığında, kaynak verimliliği ve doğruluğu büyük ölçüde iyileştirilmiştir.

Ürün Operasyonu

1. Dokunmatik ekranda kaynak parametrelerinin ayarlanması.(Aynı ürün sadece bir kez ayarlanmalıdır)
2. Batarya paketini içeren armatürü hızlı kenetleme konumuna getirin.
3. Başlat düğmesine basın, makine tüm kaynak işlemlerini otomatik olarak tamamlar.
4. Kaynakçı sesi, operatörün yeni fikstürü (akü paketi) değiştirmesini ister.

Çift taraflı nokta kaynakçı detayları

Silindirik pil paketi kaynak örnekleri
