Tek Taraflı Nokta Pil Paketi Kaynak Makinesi 18650 Hücre 4000W Güç
Ürün ayrıntıları:
| Menşe yeri: | ÇİN |
| Marka adı: | XWELL |
| Sertifika: | CE |
| Model numarası: | MD-ASW |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 parça |
|---|---|
| Fiyat: | USD 6000 - 12000 / pcs |
| Ambalaj bilgileri: | Tahta kutu |
| Teslim süresi: | 10-15 gün |
| Ödeme koşulları: | T/T, Western Union, L/C |
| Yetenek temini: | ayda 100 ADET |
|
Detay Bilgi |
|||
| Pil Türü: | MD-ASW Pil Paketi Kaynakçı | Y ekseninin maksimum taşıma ağırlığı: | 35kg |
|---|---|---|---|
| Maksimum yük elektrik çekirdekleri: | X direction: 26; X yönü: 26; Y direction: 26 Y yönü: 26 | X ekseni stroku: | 400 mm |
| Y ekseni stroku: | 400 mm | İşletim sistemi: | gömülü sistem insan-makine arayüzü |
| Kaynak kafası yay basınç aralığı: | 1.0 - 5kg | Kaynak Akımı: | 5000A 8000A |
| Gerilim: | 220V ve 380V | Güç: | 4000W |
| Vurgulamak: | 4000W Pil Paketi Kaynak Makinesi,18650 Hücre Pil Paketi Kaynak Makinesi,tek taraflı punta kaynak makinesi |
||
Ürün Açıklaması

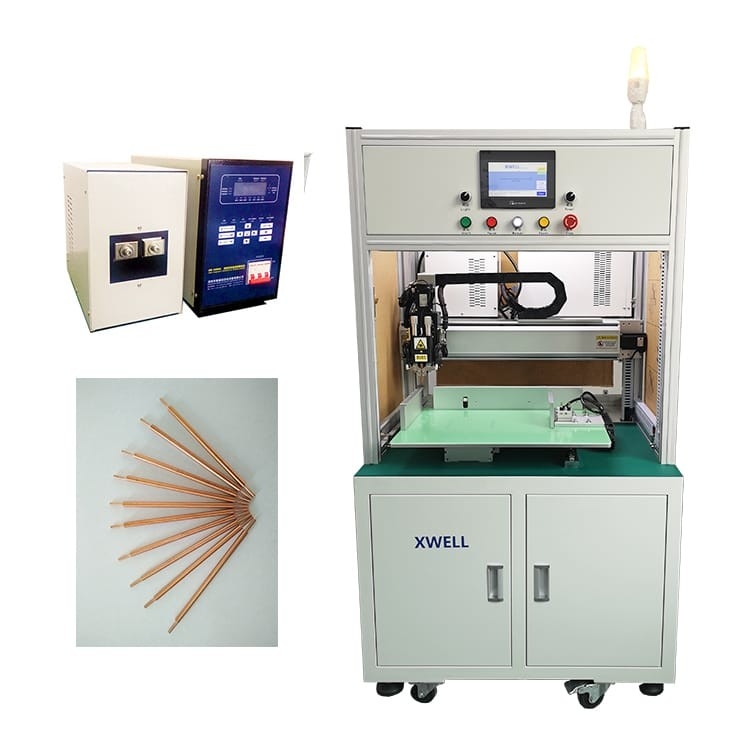

Otomatik Punta Kaynak 18650 Hücre Tek Taraflı Punta Kaynak Makinesi
Ürün Açıklaması
Döner kaynak kafası kaynak iğnesinin 5000A / 8000A punta kaynak makinesini yapılandırması gerekir.
Elektrikli çalışma modeli: başka bir hava kompresörü bağlamanıza gerek yoktur.
Döner kaynak kafası kaynak iğnesi ve sıradan kaynak kafası evrensel olamaz.
Cihaz Özellikleri: (Aşağıdaki parametreler standart dışı özel olabilir)
A) Farklı boyutlardaki pil takımlarının uyumluluğu:
Yan panelleri yerleştirerek pil modülünün boyutunu ayarlayın.Maksimum kaynak alanı 400 * 400 (gerektiği gibi özelleştirilmiş).
B) Kalıp konumlandırma:
Kalıbın doğru bir şekilde yerleştirilebilmesini sağlamak için motor kenetleme ayarının üst ve alt taraflarını, konumlandırma pimi konumlandırmalı üst tarafı kullanın.
Geniş alan nedeniyle kaynak işlevini etkilemez.
C) Kaynak kafasının dönüşü:
Kaynak kafası, lehim bağlantılarının farklı açılarını karşılamak için (programlama kontrolü ile) otomatik olarak 180 ° döndürülebilir.
D) elde etmek için servo motor kullanarak kaynak sıkıştırma eylemi. Kaynak kafasının ve iş parçası basıncının düzgün olmasını, kaynak stabilitesini sağlar.
E) kaynak iğnesi otomatik taşlama: Kaynak kalitesini sağlamak için bir süre sonra kaynak iğnesindeki taşlama sıklığını ve sayısını otomatik olarak parlatacak şekilde ayarlanabilir.
F) Kaynak iğnesinin otomatik telafisi: Aynı lehim piminin mukavemetini ve kaynak kalitesini sağlamak için bir süre sonra kaynak lehimleme işini otomatik olarak telafi edecek şekilde ayarlanabilir.
G) Yetersiz kaynak makinesi ısınması ve kullanımı: Yetersiz kaynak durumunda, dokunmatik ekran otomatik olarak uyarı verir ve alarm verileri kontrol için dahili formda saklanır.
(H) A.UI cihazı kullanıcı arayüzü kullanıcı dostu, öğrenmesi kolay.10 dakikalık kilise operatörü, yarım saatlik kilise programlama işlemi.
Ürün Özellikleri
1. Güç: 4KW, AC 220V, 50HZ
2. Hava basıncı;0.4-0.6Mpa

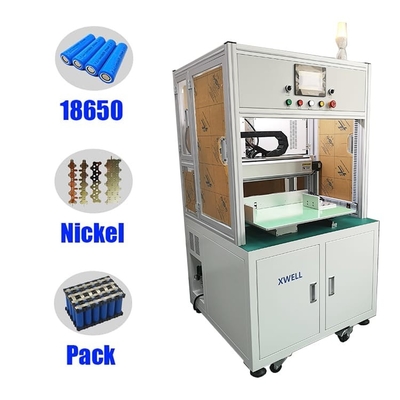

3. Uygulanan aralık: Otomatik tek taraflı nokta kaynağı elde etmek için 18650, 26650, 32650 ve kare pillerin (veya benzeri) seri ve paralel kombinasyonu.
4. Uygun nikel genişliği: sınırsız
5. Uygun nikel kalınlığı: 0.1mm-0.3mm
6. Örnek olarak 18650 pili alın, saatte 1800-2000 adet
7. Kaynak etkisi: iyi kaynak tutarlılığı, düzgün lehim bağlantıları ve güzel
8. Kontrol bileşeni: 7 inç dokunmatik ekran, 3 eksenli yüksek hızlı PLC programlayıcı, 2 eksenli 750 W servo ve step motor.
9. Atıkları azaltmak için nikel şerit şekillendirme kullanır.
10. Ekipman hata ayıklama basit, öğrenmesi kolay ve anlaşılması kolay, modeli hızlı bir şekilde değiştirin
11. Nokta kaynağı etkili alanı: X ekseni 400 mm, Y ekseni 400 mm
12. Kaynak kafası gücü: servo motor tarafından
13. Bitmiş pil fikstür kalıbı: 1 takım izolasyon elektrikli ahşap fikstür (2 adet)
14. Cihaz bir arıza alarmı ile birlikte gelir, arızayı komut istemine göre temizleyin
15. Cihaz, üretimde kullanımı kolay 99 set programlama verisini saklayabilir.
16. Kaynak makinesi: 5000A / 8000A modeli, bir set.
Ürün Avantajları

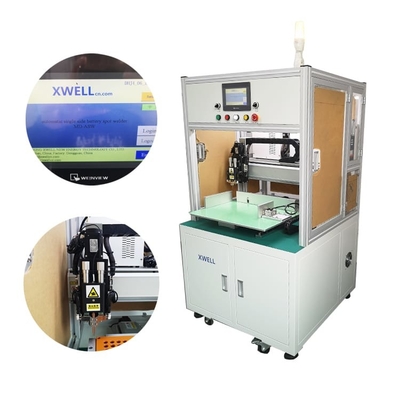

1. Dokunmatik ekran, daha rahat kullanım ve daha net görüntü
2. Üç dosya programlama modu, manuel giriş, dizi, CAD DXF çizim içe aktarma, çeşitli karmaşık program düzenlemelerine basit ve hızlı yanıt
3. Kaynak kafası, nokta kaynak iğnesi sıcaklığının kaynak kalitesi üzerindeki etkisini etkili bir şekilde azaltabilen hava soğutma veya su soğutma işlevine sahiptir.
4. Araması kolay ve karmaşık hat değiştirme ve makine ayarlama işlemi gerektirmeyen 99 dosya grubuna kadar saklayabilir.
5. Fikstürün bir tarafının ve B tarafının punta kaynak programı değiştirilebilir.
Ürün özellikleri
| Model numarası. | MD-ASW |
| Y ekseni hareketi | 400 mm (özelleştirilebilir) |
| X ekseni hareketi | 400 mm (özelleştirilebilir) |
| Maksimum nokta kaynak hızı | 0,35 sn/nokta (1 saat: yaklaşık 2800 birim18650 hücre) |
| Motor sürücü hızı | 1000 mm/S |
| Dönüş açısı | 180° |
| Maksimum yük elektrik çekirdekleri | X yönü: 26;Y yönü: 26 |
| Yetenekli dosya grubu depolama | 100 grup |
| İşletim sistemi | gömülü sistem insan-makine arayüzü |
| İletim modu | Kılavuz raylı Tayvan hassas vida |
| Sürüş modu | step servo motor |
| Tekrar konumlandırma doğruluğu | ±0.02mm |
| Boyutlar | U: 900 mm, G: 900 mm, Y: 1750 mm |
| Güç | 4000W |
| Makina ağırlığı | 200kg |
| Y ekseninin maksimum taşıma ağırlığı | 35kg |
| Giriş güç kaynağı | tek fazlı AC 220V/50Hz, 3 fazlı AC 380V |
| Hava Kaynağı | 0.4-0.6 Mpa |
Ürün uygulaması
Elektrikli araç pil paketi, otomobil pil modülü, sokak lambası pili, denge aracı pil paketi, scooter pil paketi, mobil güç kaynağı, başlangıç pil paketi modülü, elektrikli alet pil paketi, dizüstü bilgisayar pil paketi vb. için uygundur!
Ürün Operasyonu
1. Dokunmatik ekranda kaynak parametrelerinin ayarlanması.(Aynı ürün sadece bir kez ayarlanmalıdır)
2. Batarya paketini içeren armatürü hızlı kenetleme konumuna getirin.
3. Başlat düğmesine basın, makine tüm kaynak işlemlerini otomatik olarak tamamlar.
4. Kaynakçı sesi, operatörün yeni fikstürü (akü paketi) değiştirmesini ister.
