Tek Kafa Batarya Paketi Kaynak Makinesi Otomatik HMI İşletim Sistemi

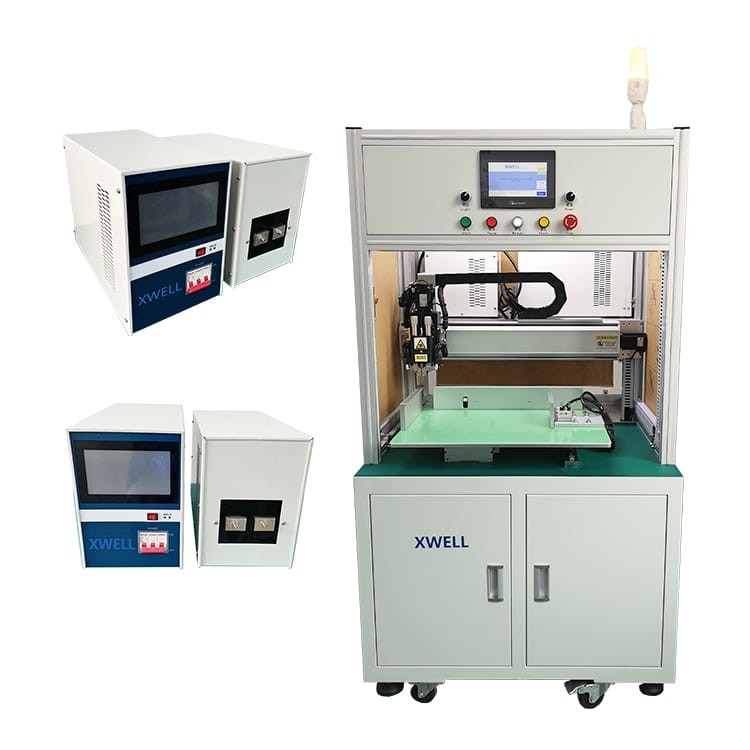

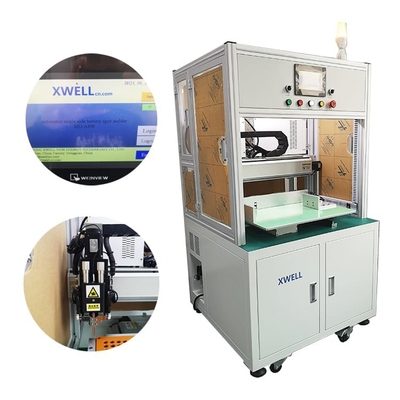

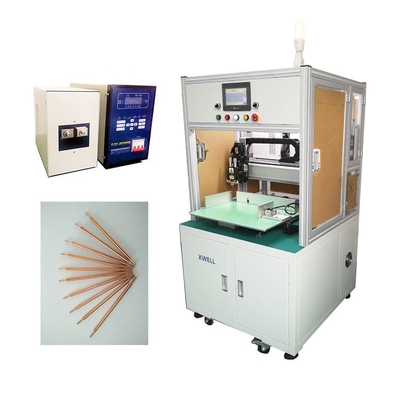

Pil Paketi Montaj Hattı için Tek Kafa Otomatik Direnç Nokta Kaynak Makinesi

Ürün Açıklaması

Otomatik tek taraflı punta kaynak makinesi, akü fabrikasında montajdan önce tek bir hücrenin seri ve paralel olarak kaynaklanması için uygundur.
Bu makine, 18650/21700/26650/32650/32700 gibi silindirik piller için otomatik nokta kaynak makinesidir.Nokta kaynak makinesinin elektrik kontrol kısmı, yüksek entegrasyon, iyi çok yönlülük ve uygun bakım özelliklerine sahip modüler tasarımı benimser.Ana aktüatör, yüksek doğruluk ve güvenilirliğe sahip bir servo motor tarafından kontrol edilir.Ekipmanın elektrik devresi, bakım ve değiştirme için uygun olan yerli ve yabancı standart kontrol cihazlarını ve cihazlarını benimser.Punta kaynak verimliliğini önemli ölçüde artıran ve Pack üretim hattını garanti eden punta kaynak kafasının otomatik döndürülmesini, Autocad veri aktarımını, diziyi ve manuel yöntemleri destekler.

Ürün Özellikleri

1. Programlama arayüzünün kullanımı kolaydır ve üç yöntemi destekler: CAD DXF haritası, dizi ve manuel.Herhangi bir programlama dosyası grubu saklanabilir.
2. Kaynak iğnesi değiştirme tahmini ve hatırlatıcısı, kaynak kafası, ısıyı dağıtmak için su soğutmalı sirkülasyonu benimser, bu da kaynak iğnelerinin kaybını etkili bir şekilde azaltır ve kaynak etkisini iyileştirir.
3. Dahili kaynak akımı izleme sistemi, yanlış kaynak ve yanlış kaynak alarm fonksiyonu ile kaynak akımını izleyebilir, gerçek zamanlı olarak kaynak izleyebilir.
4. Entegre endüstriyel kontrol ile, veri yönetimi ve basit kullanım için uygun olan tüm kaynak parametreleri izlenebilir ve izlenebilir.Lehim bağlantı takibi, yangın patlaması, yanlış lehimleme, eksik lehim izleme kayıtları gibi fonksiyonlara sahiptir.
5. 4 eksenli saf elektrik modeli, dengesiz hava basıncı nedeniyle yanlış kaynak ve kızartma kaynağını etkili bir şekilde önleyebilir.
6. Miyachi Döner Kaynak Kafası benimsenmiştir.Kaynak kafası artı veya eksi 90° dönüşü destekler.Nikel sac şönt oluklarının herhangi bir açıda nokta kaynağı için uygundur ve kaynak kafası hafiftir, bu da kaynak kafasının çok ağır olmasını ve kaynak pilinin deforme olmasına neden olmasını etkili bir şekilde önler.

Ürün Avantajları

1. 7 inç Dokunmatik ekran, çalıştırması daha uygun ve görüntülemesi daha net
2. Kaynak kafası, punta kaynak iğnesinin sıcaklığının kaynak kalitesi üzerindeki etkisini etkili bir şekilde azaltabilen hava soğutma veya su soğutma işlevine sahiptir.
3. Araması kolay ve karmaşık hat değiştirme ve makine ayarlama işlemi gerektirmeyen 99 grup dosya saklayabilir.
4. Lehim pimlerinin değiştirilmesinden veya diğer nedenlerden kaynaklanan nokta konum sapmasını kalibre etmek için kullanılabilen, lehim bağlantılarının genel sapması için bir anahtar kalibrasyon işlevi.
5. Nokta kaynağının verimliliği daha yüksektir ve her bir nokta kaynağının hızı ≤ 0.35s'dir (seçilen kaynak makinesinin farklı hızlarına göre) ve tek taraflı nokta kaynak makinesi 2800 elektrik çekirdeğine / saate ulaşabilir.
6. Çekirdek aksesuarlar Japonya ve Tayvan'dan ithal edilmektedir ve tüm makinenin doğruluğu, kararlılığı ve hizmet ömrü diğer yerli aksesuarlardan 1 kat daha fazladır.
7. Otomatik alarm ve kaynak durdurma işlevi, arıza giderildikten sonra nokta kaynağına devam edebilir.
8. Makine, nokta kaynağı konumunu manuel olarak ayarlayabilen kapanma veya kesme noktası devam etme işlevine sahiptir.
9. Kaynak makinesi seçilebilir ve eşleştirilebilir ve müşteri ihtiyaçlarını etkin bir şekilde karşılamak için müşterilerin farklı gereksinimlerine göre farklı kaynak makineleri seçilebilir.
10. Üç dosya programlama modu, manuel giriş, dizi, CAD DXF model içe aktarma, çeşitli karmaşık program düzenlemelerine basit ve hızlı yanıt.

Ürün özellikleri

Ana Parça Listesi

Ürün uygulaması

18650/26650/21700/32650 ve diğer pil kombinasyonları;
Enerji depolama pili, elektrikli araç pili, elektrikli motosiklet pili ve diğer modüler güç lityum pil paketleri."


Ürün Operasyonu

1. Dokunmatik ekranda kaynak parametrelerinin ayarlanması.(Aynı ürün sadece bir kez ayarlanmalıdır)
2. Batarya paketini içeren armatürü hızlı kenetleme konumuna getirin.
3. Başlat düğmesine basın, MD-ASW tüm kaynak işlemlerini otomatik olarak tamamlar.
4. Operatörün yeni armatürü (pil paketi) değiştirmesini istemek için MD-ASW sesi."
