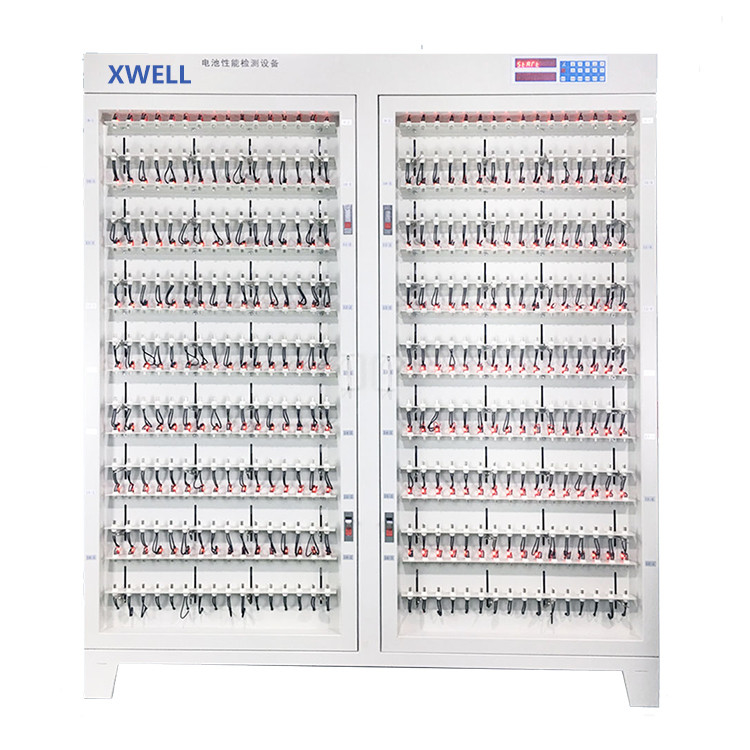

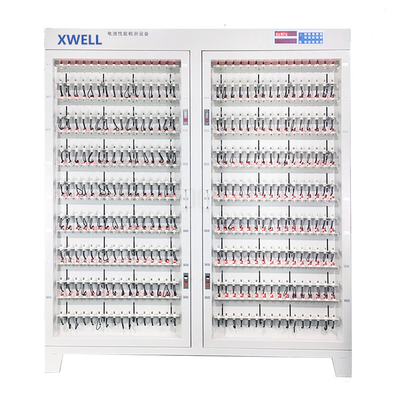

5V Pil Hücresi Derecelendirme Makinesi, 57600 Silindirik Düğme Pil Pil Test Cihazı

Tanım

Pil Derecelendirme Makinesi, esas olarak silindirik lityum iyon pillerin oluşumu ve kapasite derecelendirmesi için kullanılır.
Oluşum, negatif elektrotun yüzeyinde, yani katı elektrolit sınır filmi (SEI filmi) üzerinde bir pasivasyon tabakası oluşturmayı amaçlayan yeni inşa edilmiş bir lityum iyon pilin ilk küçük akım şarjıdır.
Kapasite derecelendirme, hücrenin kapasitesinin şarj ve deşarj işlemi ile test edilmesi ve kapasite değerine göre hücrelerin derecelendirilmesi anlamına gelir.Bu, pil takımı montajını dengelemek içindir.
Pil Derecelendirme Makinesi esas olarak bilgisayar sistemi, kontrol yazılımı, iletişim arayüzü ve pil algılama kabininden oluşur.Pil algılama kabini, bir kelepçe ve kelepçeyi yerleştirmek için bir pano gövdesi, bir şarj sabit akım ve voltaj kaynağı, bir deşarj sabit akım kaynağı, bir depolama kontrol devresi, bir akım örnekleme devresi, bir voltaj örnekleme devresi, bir ana kontrolden oluşur. CPU, bir veri belleği, tek çipli bir mikro bilgisayar programı ve bir kontrol paneli.

Özellikler

Yapı
Kanallar: 512 kanal
Makine boyutu: 1620mm×550mm×1840mm
Kutu rengi: Varsayılan bej (özelleştirilebilir)
Kelepçe tipi: üst pozitif ve alt negatif, fikstür (uç/düz/iki parça) isteğe bağlı
Kelepçe aralığı: 40mm
Destek pil yüksekliği: 100 mm içinde ayarlanabilir
Çalışma güç kaynağı: 3 fazlı beş telli sistem AC380V±%10, 50HZ
Çalışma gücü tüketimi: ≤9KW
Çalışma ortamı: sıcaklık 0~40℃, bağıl nem ≤80%
Soğutma yöntemi: doğal hava girişi, yukarı egzoz havası

Kanal parametreleri
Voltaj ölçüm aralığı: 0～5V
Akü voltaj aralığı: 0~4,5V şarj;4.5～2V boşaltma
Sabit voltaj aralığı: 2.5～4.5V
Voltaj doğruluğu: ±(1‰ okuma+1‰ tam ölçek)
Voltaj çözünürlüğü: 1mV
Voltaj kararlılığı: ≤1‰
Akım aralığı: 20mA～6A şarj;20mA～6A boşaltma
Akım doğruluğu: ±(1‰ okuma+1‰ tam ölçek)
Mevcut çözünürlük: 1mA
Akım kararlılığı: ≤1‰

Yazılım işlevi
Kontrol modu: Seri port üzerinden makineye bağlı bilgisayarda kurulu yazılım, tüm kabin kontrolü
İletişim modu: seri port, baud hızı 57600
Proses ayarı: 32 adıma ve 256 döngüye kadar ayarlanabilir
Şarj modu: sabit akım, sabit voltaj, sabit akım ve sabit voltaj
Şarj kesme koşulları: voltaj, akım, zaman, kapasite
Deşarj modu: sabit akım
Deşarj kesme koşulları: voltaj, zaman, kapasite
Koruma fonksiyonu: aşırı gerilim, düşük gerilim, aşırı akım, düşük akım, aşırı kapasite koruması, elektrik kesintisi koruması,
veri kırılma noktası kurtarma
Zaman aralığı: isteğe bağlı olarak 0-30000 dakika içinde ayarlanır, zaman birimi min.
Zaman doğruluğu: ≤±1‰
Örnekleme inceleme döngüsü: ≤8s
Minimum veri kayıt frekansı: ≤8s
Akü sıralama: (kapasite, zaman, açık devre voltajı, deşarj platformu vb.)
Veri işleme: Gerilim, akım, zaman, kapasite vb. verileri kaydedin ve sabit akımı otomatik olarak hesaplayın
şarj oranı, kapasite kaybı, deşarj verimliliği, voltaj, medyan voltaj vb. gibi ortalama elektrik verileri veri sağlar
eğri grafiği ve döngü grafiği;metin, EXCEL, WORD veya MDB veritabanı formatı dosyalarının çıktısını alabilir ve oluşturabilir

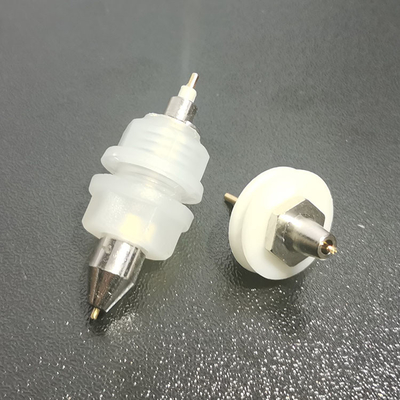

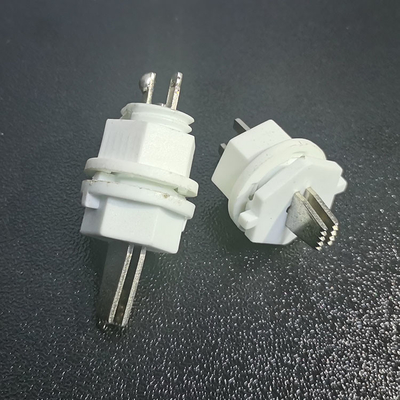

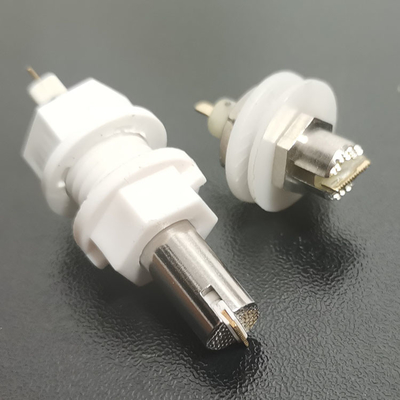

Armatürler

parametreler

örnekler

Projemiz

Hindistan projesi
Bu proje Inda, Gurgaon'da yer almaktadır.Müşteri 1994 yılında kuruldu, 400'den fazla personel ve 10000+ kare fabrikaya sahip.

Bizden 2 dolu akü paketi montaj hattı aldılar, ayırma makinesi, kaynak makinesi, yapıştırma makinesi, şarj ve deşarj makinesi…
2019 yılında makine kurulumu ve eğitimi için müşteri sahasına 3 mühendis gönderdik. Eğitim yaklaşık bir hafta sürdü.Eğitimden sonra, müşteri mühendisler makinelerin nasıl sorunsuz ve yüksek verimlilikle çalıştırılacağını öğrenirler.Makinelerimizle yüksek kaliteli ürünler yaptılar.
Hindistan'da güzel bir yolculuk geçirdik.
